| Nazwa handlowa: | Lei Tan |
| Numer modelu: | LTSR-HDQ |
Wykrycie dronów, 3km zasięgu interferencji, radar, system obronny, wylądowanie lub powrót.
Ⅰ. Opis produktu
Drone Detection, 3km Interference Range Radar Defensive System to zaawansowane rozwiązanie przeciwdronom zaprojektowane do wykrywania, śledzenia i neutralizacji nieautoryzowanych dronów w bezpiecznej przestrzeni powietrznej.Ten system integruje wykrywanie radarowe, analizy częstotliwości radiowych (RF) i technologii interferencji kierunkowych w celu zapewnienia kompleksowej ochrony przed zagrożeniami z powodu dronów.
Ⅱ. Cechy produktu
1. Długodystansowe wykrywanie wysokiej dokładności
5 km zasięgu wykrywania dronów przy użyciu zaawansowanego radaru i skanu RF.Wysoce precyzyjne śledzenie z syntezą wielosensorów (radar, RF i optyczne).360° pokrycie wszechstronne dla pełnego monitorowania przestrzeni powietrznej.
2Skuteczne przeciwdziałanie dronom.
3 km zasięgu interferencji z zakłóceniem sygnału kierunkowego.Wspiera lądowanie przymusowe, powrót do domu (RTH) i zakłócanie sygnału.Wielopasmowe zakłócanie (GNSS, 2,4 GHz, 5,8 GHz, pasma ISM) dla szerokiej kompatybilności.
3Inteligentne rozpoznawanie zagrożeń
Klasyfikacja dronów z wykorzystaniem sztucznej inteligencji (rozróżnienie między przyjaznymi a wrogimi dronami).Automatyczna ocena zagrożeń z alarmem w czasie rzeczywistym.Baza danych czarnej listy złośliwych modeli dronów.
4. Flexible Deployment Options
Dostępne są konfiguracje stałe, mobilne i przenośne.Szybkie rozmieszczenie (poniżej 10 minut dla jednostek mobilnych).Integracja sieci z systemami dowodzenia i sterowania (C2).
5. Przyjazna dla użytkownika
Intuicyjny interfejs z radarem w czasie rzeczywistym.Automatyczne tryby obrony (aktywacja jednym kliknięciem).Zdalne monitorowanie i sterowanie za pomocą komputera lub urządzeń mobilnych.
ⅢFunkcje produktu
1/ Wykrycie drona /
Wykrycie radarowe:Aktywnie skanuje i wykrywa drony w promieniu 5 km.Analiza widma RF:Identyfikuje sygnały komunikacyjne dronów (Wi-Fi, zdalne sterowanie, GPS).Weryfikacja optyczna: potwierdza cele za pomocą kamer o wysokiej rozdzielczości (opcjonalnie).
2Neutralizacja zakłóceń sygnału.
Zakłócenie GNSS: zakłóca sygnały GPS/GLONASS/Beidou, zmuszając drony do unoszenia się lub lądowania.Uprzedzanie zdalnego sterowania: blokuje sygnały 2,4 GHz/5,8 GHz, wywołując RTH lub wymuszone lądowanie.Interferencje kierunkowe: skupione zakłócenia, aby zminimalizować skutki uboczne.
3. Strategie obrony wielowarstwowej
Soft Kill (Niezniszczający): zakłócanie sygnału, spoofing lub przymusowe lądowanie.Hard Kill (opcjonalny): Integracja z systemami kinetycznymi (np. pistoletami sieciowymi, laserami).Automatyczna reakcja: uprogramowane środki zaradcze w oparciu o poziom zagrożenia.
4. Analiza rejestracji danych
Zapisywanie zdarzeń: Przechowuje wszystkie wykryte aktywności dronów do analizy kryminalistycznej.Raporty o zagrożeniach: generuje automatyczne podsumowania incydentów.Powiadomienia w czasie rzeczywistym: Powiadamia operatorów za pośrednictwem ostrzeżeń audio, wizualnych lub sieciowych.
5. Skalabilność integracji systemu
API dla integracji C2: Kompatybilne z systemami bezpieczeństwa innych firm.Wielojednostkowa sieć: umożliwia koordynację obrony dronów na dużych obszarach.Modułowe rozszerzanie: obsługuje dodatkowe czujniki (detekcja termiczna, akustyczna).
Ⅳ. Parametry produktu
| Wskaźniki funkcjonalne | |

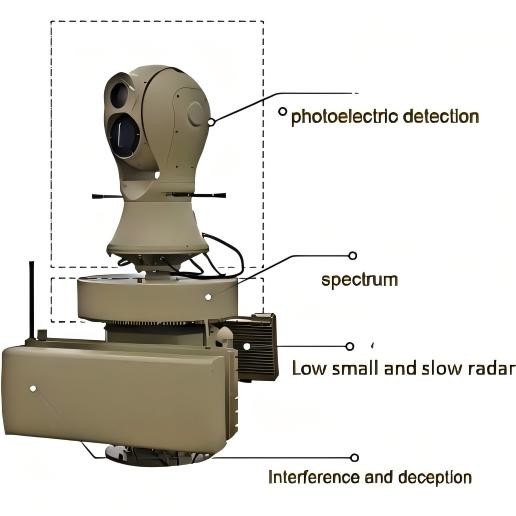

| Standardowa konfiguracja | UAD-XTF-PZGLE05 (radar, spektrum, elektrooptyczne, zakłócanie, oszustwo, sterownik i oprogramowanie do zarządzania) |
| Odległość wykrywania | ≥5KM |
| Pasma częstotliwości wykrywania | 70 MHz do 6000 MHz, Uwaga: Inne pasma częstotliwości mogą być dostosowane |
| Częstotliwość zwodnicza | GPS/GALILEO/GLONASS/Beidou |
| Oszukująca odległość | ≥1KM |
| Pasma częstotliwości zakłóceń | 5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz | |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz | |
| parametry radarowe | Szczegółowe parametry wymienione są poniżej: Parametry wydajności modułu radarowego |
| parametry optoelektroniczne | Parametry fotowoltaiczne Szczegółowe parametry wymienione są w poniższej tabeli *4 Parametry wydajności modułu fotowoltaicznego |
| Wskaźniki mechaniczne | |
| opór wiatru | 10 silnych wiatrów |
| Temperatura pracy | -40°C55°C |
| Temperatura przechowywania | -45°C65°C |
| klasyfikacja ochrony | IP65 |
| wilgotność operacyjna | ≤95% |
| interfejs danych | RJ45 |
| port zasilania | napięcie: 220V Moc: ≤550W (tryb wykrywania), ≤1950W (tryb przeciwdziałania) |
| masę | 250 kg |
| Wielkość | 850 mm x 850 mm x 1700 mm |
| Cechy platformy | Lista biała i czarna, wykrywanie w czasie rzeczywistym, śledzenie optyczne, automatyczne środki przeciwdziałania, ręczne środki przeciwdziałania, mapa GIS, przechowywanie danych, zapytanie o zdarzenia. |
| Parametry wskaźnika modułu wykrywania widma | |
| Pasma częstotliwości wykrywania | 20 MHz-6 GHz |
| Promień wykrywania | ≥ 5 km |
| Zidentyfikuj odległość promienia | ≥ 5 km, rozpoznaje niektóre marki i modele dronów |
| Kąt wykrywania | 360° |
| Błąd dokładności pomiaru kątowego (średni kwadrat korzenia) | Odległość 5 km lub większa ≤ 1° |
| Minimalna wysokość wykrywania | < 0 m |
| Parametry wskaźnika modułu interferencji | |
| Pasma częstotliwości zakłóceń | 5900-6200MHz |
| 5600-5950 MHz | |
| 5100-5350 MHz | |
| 4850-5100MHz | |
| 2280-2540 MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050 MHz | |
| 720-950 MHz | |
| 410-520MHz | |
| port zasilania | 50 W |
| Odległość interferencji | 3 km |
| Parametry modułu radarowego | |
| System pracy | System fazowego układu (skanowanie azymutalne+skanowanie fazowe wzniesienia) |
| pasmo częstotliwości roboczej | Xband |
| Skuteczna moc wykrywania | ≥ 5,0KM ((UAV) |
| ≥ 8,0KM ((Piesi) | |
| ≥ 10,0KM (pojazdy) | |
| ≥ 5,0KM ((brzegi) | |
| Prędkość wykrywania | 0.5m/s-83m/s |
| Dokładność azimutów | ≤0,3° (szukaj);≤0,3° (ścieżki) |
| Dokładność tonia | ≤1,0° (szukaj);≤0,5° (ścieżki) |
| Wskaźnik danych | ≤ 5 s/krąg |
| Parametry indeksu modułu optoelektronicznego | |
| Odległość robocza | W przypadku widoczności atmosferycznej ≥ 20 km, wilgotności ≤ 50% RH i różnicy temperatury> 6K, odległość wykrywania światła widzialnego ≥ 5000 m, odległość śledzenia ≥ 4000 m, odległość rozpoznawania ≥ 3000 m dla 03m × 0.3m cele statków powietrznych bezzałogowych; odległość wykrywania obrazu termicznego ≥ 1500 m, odległość śledzenia ≥ 1000 m, odległość rozpoznawania ≥ 1000 m |
| Infraczerwone obrazowanie termiczne | Detektor: nieochłodzona płaszczyzna ogniskowa podczerwieni tlenku wanadu (VOx) Zakres widmowy: od 8 μm do 14 μm Rozdzielczość: 640×512 NETD: lepiej niż 30mK Długość ogniskowa obiektywu: od 31 do 155 mm, 5x ciągły zoom optyczny Kontrola obiektywu: elektryczny zoom, ręczne/automatyczne skupienie Ulepszenie obrazu: technologia cyfrowego usprawniania szczegółów obrazu SDE Pseudo-kolor polarny: czarny termiczny, biały termiczny i wiele opcji pseudo-kolorystycznych dostępnych Dostosowanie obrazu: jasność, kontrast, korekcja gamma Format kodowania: H.264/H.265/MJPEG Wspiera silną funkcję ochrony przed światłem |
| Światło widoczne o wysokiej rozdzielczości | Czujnik:1/1.8 "powierzchnia celu CMOS o stopniu światła gwiazd, konwersja koloru ICR do czarnego Rozdzielczość: 2688×1520 Oświetlenie: Kolor: 0,002 Lux; Czarno-białe: 0,0002 Lux Formaty kodowania: H.264/H.265/MJPEG Ulepszenie obrazu: obsługuje szeroki zakres dynamiczny, silne tłumienie światła, elektroniczną stabilizację obrazu, redukcję hałasu cyfrowego 3D i automatyczną równowagę bieli Długość ogniskowa: 12,5 ̊775 mm, obiektyw elektryczny o dużej rozdzielczości Dehazing: obsługuje zarówno dehazing optyczny, jak i elektroniczny |
| Funkcja śledzenia | 1. Metoda śledzenia: śledzenie sprzętu wbudowanego z frontu 2Tryb śledzenia: ręczne, automatyczne śledzenie, obsługa połączenia radarowego 3. Przejście wideo: cyfrowe śledzenie widocznego światła wysokiej rozdzielczości/cyfrową podczerwienię 4Funkcja śledzenia: Wbudowana w wiele algorytmów śledzenia, obsługujących wykrywanie wielu celów, automatyczne przechwytywanie, automatyczne powiększanie podczas śledzenia, wyświetlanie trajektorii celu w czasie rzeczywistym,przeciw okluzji przejściowej, itp. ręczne i automatyczne śledzenie, wspierające śledzenie połączeń radarowych; wspierające rozpoznawanie celów podczas procesu śledzenia; wspierające identyfikację i śledzenie;Wspieranie adaptacyjnego śledzenia bramy fal powietrznych, a rozmiar skrzynki śledzącej można dostosować do docelowego rozmiaru. Wyświetlacz śledzący: wyposażony w wyświetlacz śledzącego oka orła, pozycja oka orła może być ustawiona dowolnie, obsługując wyświetlacz z powiększeniem 2, 4 i 8x celu |
| Analiza | 1Wbudowany w 16Tops procesor obliczeniowy 2Metody wdrożenia: wbudowany moduł analizy inteligentnej 3. Wykrywanie nieprawidłowego zachowania: obsługuje rozpoznawanie celów; obsługuje wykrywanie regionalnych intruzów, wykrywanie transgranicznych intruzów, wykrywanie ruchu itp. Rozpoznanie klasyfikacji: obsługuje rozpoznawanie klasyfikacji celów, takich jak ludzie, samochody, drony, ptaki itp. (wymaga pomocy klienta w dostarczaniu zestawów danych) |
| Zwiększenie funkcji | 1Zarządzanie stanem zdrowia: Wspiera samotestowanie, zapytanie o status i informacje zwrotne o kodzie błędu oraz wspiera zapytania o stan zdrowia sprzętu, takie jak światło widzialne, komponenty obrazowania termicznego,silniki o poziomym odchyleniu, temperatury chipa i czasu pracy 2Odpowiedź danych: posiada funkcje odbioru danych w czasie rzeczywistym/pytania i pozycjonowania dla kąta pola widzenia obiektywu, powiększenia, wartości ZOOM/FOCUS oraz kąta gramofonu,i obsługuje funkcje zapytania/odpowiedzi w czasie rzeczywistym oraz pozycjonowania dla kątów poziomych i kątów odchylenia Modernizacja i konserwacja: można ją zdalnie ponownie uruchomić, zdalna funkcja modernizacji, wygodna do konserwacji systemu |
| Parametry indeksowe modułu serwogramowania | |
| Obrotowy z jednej osi | 1. Kąt obrotu gramofonu: ciągłe obrotowe w azymucie N × 360 ° 2Maksymalna prędkość azymutu: ≥ 130 °/s 3Minimalna prędkość azimutów: ≤ 0,1 °/s 4Maksymalne przyspieszenie azymutu: ≥ 90 °/s2 5Dokładność orientacji: ≤ 0,1 ° 6Minimalny czas reakcji z ustawionym wskazaniem: ≤ 2 s (stabilny od 0 ° do 90 °) Zakres regulacji uchwytu wysokości: nie mniejszy niż -25° do 10° |
VI:Właściwości produktu
|
Cechy produktu |
System przeciwdronowy Hai Dong Qing może monitorować i śledzić ruchy dronów w czasie rzeczywistym.System może szybko zidentyfikować i namierzyć cele dronów., uzyskując ich lokalizację, prędkość i trajektorię lotu w czasie rzeczywistym. |
|
Ingerencja i oszustwo |
W trybie zakłócania system może ręcznie lub automatycznie uruchamiać zakłócanie radiowe, zmuszając drony do natychmiastowego lądowania, unikania,lub powrót do bazyW trybie oszukiwania system wykorzystuje technologię GNSS spoofing do kierowania dronami z planowanej trasy lotu, z dala od ograniczonych i podstawowych obszarów. |
|
Analiza sytuacji i podejmowanie decyzji w dowództwie |
System przeciwdronowy Hai Dong Qing może analizować sytuację wykrytych zagrożeń z wykorzystaniem dronów i zapewnić użytkownikom wsparcie w podejmowaniu decyzji dowodzących.System szybko ocenia poziom zagrożenia drony przy użyciu danych w czasie rzeczywistym uzyskanych z radaru, czujników optycznych i elektronicznego sprzętu rozpoznawczego, w połączeniu z wstępnie ustawionymi modelami oceny zagrożeń, i oferuje odpowiednie zalecenia dotyczące reagowania użytkownikom. |
|
Koordynowana reakcja na wielu poziomach |
System obsługuje trójpoziomowe i dwupoziomowe tryby usuwania połączeń między sieciami obejmujące technologie radarowe, spektrum i elektrooptyczne.wykrywanie widma, i śledzenie elektrooptyczne współpracują w celu zapewnienia kompleksowego monitorowania i śledzenia dronów, automatycznie dostosowując strategie zakłócania lub oszustwa w oparciu o poziom zagrożenia.W trybie podwójnego poziomu połączenia, użytkownicy mogą wybrać kombinacje radaru z widmem, radaru z elektrooptycznym,lub widma z elektrooptycznym opartym na rzeczywistych sytuacjach, aby elastycznie radzić sobie z zagrożeniami związanymi z dronami w różnych scenariuszach. |
|
ochrona regionalna |
System przeciwdronowy Hai Dong Qing może skutecznie chronić duże obszary.Jego szeroki zasięg i potężne możliwości monitorowania i zakłócania umożliwiają zapewnienie kompleksowego nadzoru nad strefami alarmowymi i głównymi obszarami, zapewniając bezpieczeństwo regionów krytycznych przed zagrożeniami ze strony dronów. |
