| Nazwa handlowa: | Lei Tan |
| Numer modelu: | LTSR-HDQ |

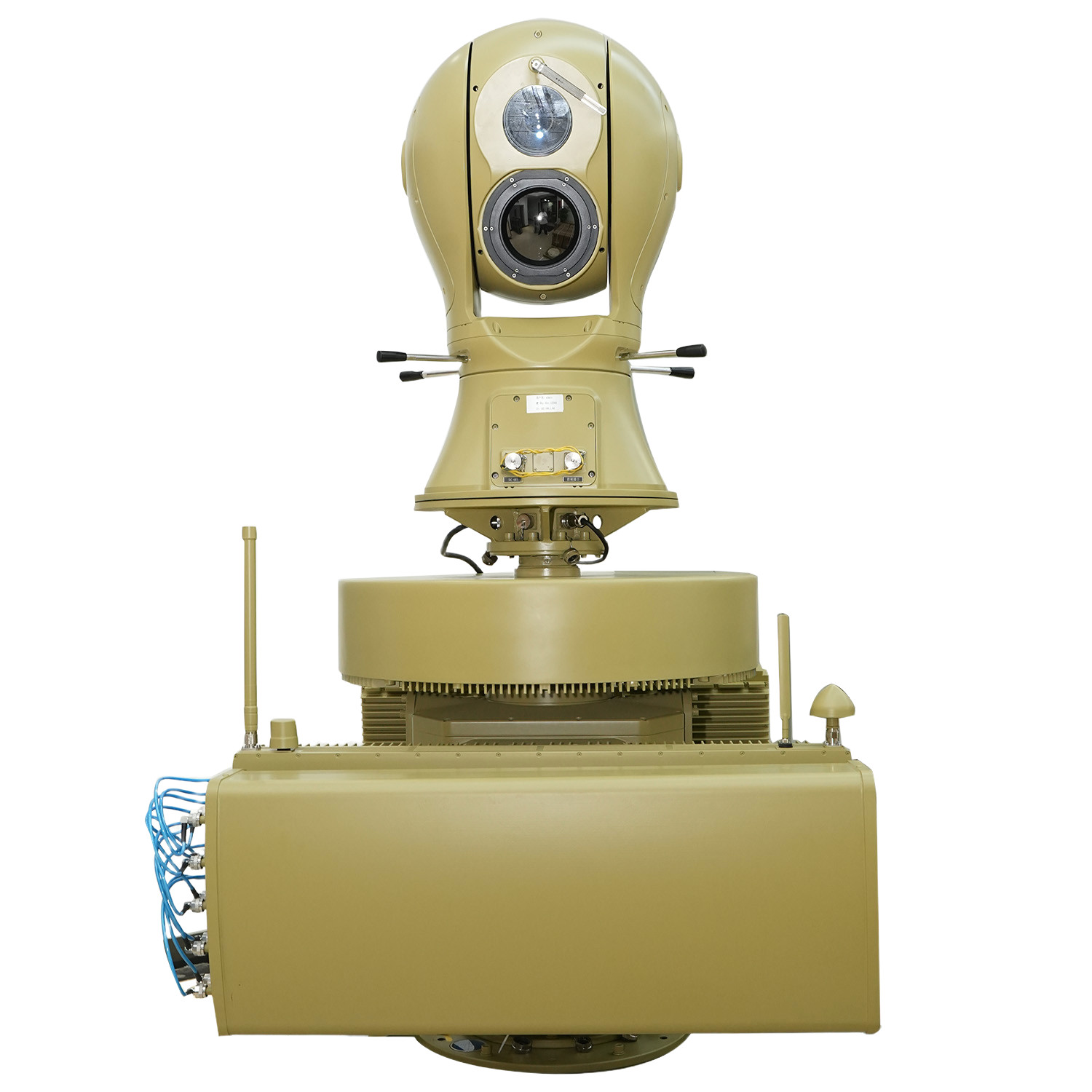

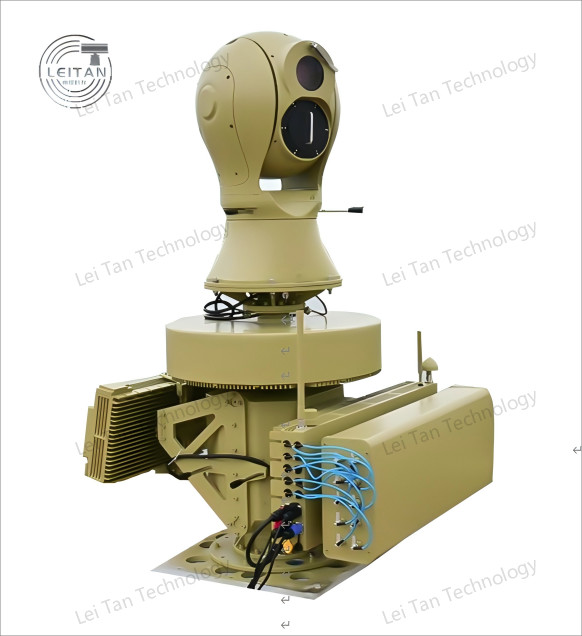

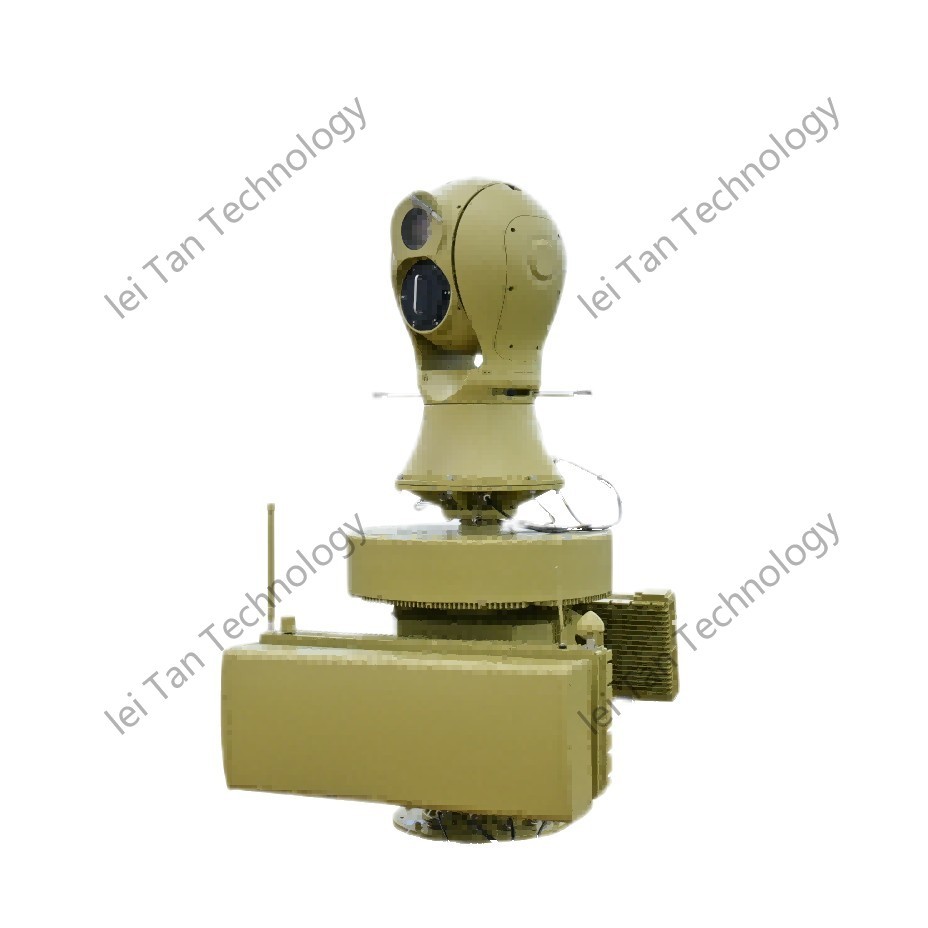

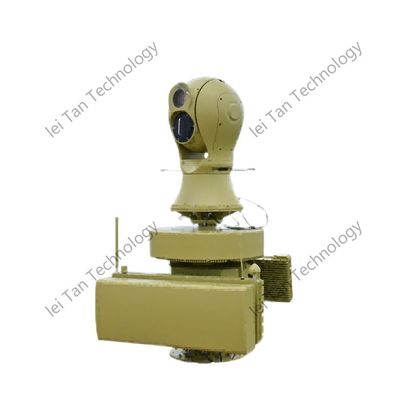

Radarowy widmo fotoelektryczne śledzenie Radarowy system obronny wielopoziomowa odpowiedź na zagrożenie
Ⅰ. Opis produktu
Zintegrowany Radar, Spectrum Photoelectric Tracking Radar Defensive System (IRSPT-RDS) to najnowocześniejsze, wielosensorne rozwiązanie obronne zaprojektowane do wykrywania, śledzenia,i neutralizować wiele zagrożeń w czasie rzeczywistymPołączając zaawansowany radar, analizę widma i fotoelektryczne technologie śledzenia, system zapewnia kompleksową świadomość sytuacji i możliwości szybkiego reagowania dla wojska,bezpieczeństwo wewnętrzne, oraz ochrony infrastruktury krytycznej.
IRSPT-RDS integruje radary o wysokiej wydajności do wykrywania na duże odległości, monitorowanie elektroniczne widma dla wywiadu sygnałowego (SIGINT),i elektrooptyczne/infraczerwone (EO/IR) śledzenie o wysokiej rozdzielczości do precyzyjnego celowaniaJego modułowa architektura umożliwia bezproblemową integrację z istniejącymi sieciami obronnymi, zapewniając interoperacyjność z systemami dowodzenia i sterowania (C2).
Zbudowany do wieloetapowego reagowania na zagrożenia, system automatycznie klasyfikuje zagrożenia w zależności od ich nasilenia i wdraża odpowiednie środki zaradcze, począwszy od zakłóceń elektronicznych, aż po przechwytujące urządzenia..Niezależnie od tego, czy jest to atak dronów, pocisków, czy wrogiej wojny elektronicznej (EW), IRSPT-RDS zapewnia optymalną wydajność obronną w złożonych środowiskach operacyjnych.
Ⅱ. Cechy produktu
1Technologia fuzji wielosensorów
Wykrywanie radarowe: Radary aktywne o wysokiej rozdzielczości (AESA) z zasięgiem 360°.Monitorowanie widma: Analiza sygnału w czasie rzeczywistym w celu wykrywania i klasyfikacji zagrożeń opartych na częstotliwości radiowych. Śledzenie fotoelektryczne: Kamery EO/IR z rozpoznawaniem celów z wykorzystaniem sztucznej inteligencji do precyzyjnego śledzenia.
2Adaptacyjna reakcja na zagrożenie.
Automatyczna klasyfikacja zagrożeń: algorytmy oparte na sztucznej inteligencji oceniają poziomy zagrożeń (niskie, średnie, wysokie).Dynamiczne środki przeciwdziałające: dostosowuje strategie reagowania, w tym soft-kill (zablokowanie) i hard-kill (przechwycenie).
3Zdolność wojenna oparta na sieci
Bezproblemowa integracja C2: Kompatybilna z sieciami obronnymi zgodnymi ze standardami NATO.Data Link Sharing: wymiana danych o zagrożeniach w czasie rzeczywistym z systemami sojuszniczymi.
4Wysoka mobilność i szybkie rozmieszczenie
Modułowa konstrukcja: może być montowana na pojazdach, na statkach lub instalowana w stałych miejscach.Szybka konfiguracja: pełna operacja w ciągu kilku minut od wdrożenia.
5/Operacja w każdą pogodę i tereny.
Odporność na warunki pogodowe: funkcje w ekstremalnych warunkach (deszcz, mgła, burze piaskowe).EMI/EMP Hardened: odporny na zakłócenia elektroniczne i cyberzagrożenia.
ⅢFunkcje produktu
1/ Wykrycie radarowe /
Obserwacja dalekiego zasięgu: wykrywa zagrożenia powietrzne i naziemne w odległości do 200 km.Wielocelowe śledzenie: jednocześnie śledzi 500+ celów z wysoką dokładnością.ow-Observable Target Detection: zdolny do identyfikacji samolotów niewidocznych i małych dronów.
2/ Monitoring widma / Wojna elektroniczna
Analiza sygnału RF: identyfikuje i lokalizuje źródła radaru, komunikacji i zakłóceń.Automatyczne odciski palców sygnałów: rozpoznaje znane sygnatury zagrożeń (wrogie drony, systemy EW).Aktywne oszustwo zakłócania: zakłóca sygnały wrogie za pomocą adaptacyjnych środków przeciwnych.
3- Śledzenie fotoelektryczne.
Zdjęcia o wysokiej rozdzielczości: Kamery EO/IR zapewniają nadzór w ciągu dnia i nocy.Laser oznaczony jako: sterowanie interceptorami lub bronią z ukierunkowaną energią.Rozpoznanie oparte na sztucznej inteligencji: klasyfikuje cele (drony bezzałogowe, pociski, pojazdy) w czasie rzeczywistym.
4/ Neutralizacja zagrożenia na wielu poziomach
Środki łagodnego zabijania:Elektroniczne zakłócanie (RF GPS spoofing).Dyrektywne środki przeciwdziałające podczerwieniom (DIRCM).Środki zabijające:Integracja z systemami obrony przeciwrakietowejPrzechwytywanie laserowe (opcjonalne).
5. Komanda i kontrola (C2) Integracja
Wizualizacja pola walki w czasie rzeczywistym: Wyświetla dane o zagrożeniach na zunifikowanej pulpicie.Protokoły automatycznej reakcji. Zaplanowane sekwencje obrony dla szybkiej reakcji.Operator zdalny: może być sterowany za pośrednictwem bezpiecznych połączeń satelitarnych lub szyfrowanych połączeń radiowych.
Ⅳ. Parametry produktu
| Wskaźniki funkcjonalne | |
| Standardowa konfiguracja | UAD-XTF-PZGLE05 (radar, spektrum, elektrooptyczne, zakłócanie, oszustwo, sterownik i oprogramowanie do zarządzania) |
| Odległość wykrywania | ≥5KM |
| Pasma częstotliwości wykrywania | 70 MHz do 6000 MHz, Uwaga: Inne pasma częstotliwości mogą być dostosowane |
| Częstotliwość zwodnicza | GPS/GALILEO/GLONASS/Beidou |
| Oszukująca odległość | ≥1KM |
| Pasma częstotliwości zakłóceń | 5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz | |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz | |
| parametry radarowe | Szczegółowe parametry wymienione są poniżej: Parametry wydajności modułu radarowego |
| parametry optoelektroniczne | Parametry fotowoltaiczne Szczegółowe parametry wymienione są w poniższej tabeli *4 Parametry wydajności modułu fotowoltaicznego |
| Wskaźniki mechaniczne | |
| opór wiatru | 10 silnych wiatrów |
| Temperatura pracy | -40°C55°C |
| Temperatura przechowywania | -45°C65°C |
| klasyfikacja ochrony | IP65 |
| wilgotność operacyjna | ≤95% |
| interfejs danych | RJ45 |
| port zasilania | napięcie: 220V Moc: ≤550W (tryb wykrywania), ≤1950W (tryb przeciwdziałania) |
| masę | 250 kg |
| Wielkość | 850 mm x 850 mm x 1700 mm |
| Cechy platformy | Lista biała i czarna, wykrywanie w czasie rzeczywistym, śledzenie optyczne, automatyczne środki przeciwdziałania, ręczne środki przeciwdziałania, mapa GIS, przechowywanie danych, zapytanie o zdarzenia. |
| Parametry wskaźnika modułu wykrywania widma | |
| Pasma częstotliwości wykrywania | 20 MHz-6 GHz |
| Promień wykrywania | ≥ 5 km |
| Zidentyfikuj odległość promienia | ≥ 5 km, rozpoznaje niektóre marki i modele dronów |
| Kąt wykrywania | 360° |
| Błąd dokładności pomiaru kątowego (średni kwadrat korzenia) | Odległość 5 km lub większa ≤ 1° |
| Minimalna wysokość wykrywania | < 0 m |
| Parametry wskaźnika modułu interferencji | |
| Pasma częstotliwości zakłóceń | 5900-6200MHz |
| 5600-5950 MHz | |
| 5100-5350 MHz | |
| 4850-5100MHz | |
| 2280-2540 MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050 MHz | |
| 720-950 MHz | |
| 410-520MHz | |
| port zasilania | 50 W |
| Odległość interferencji | 3 km |
| Parametry modułu radarowego | |
| System pracy | System fazowego układu (skanowanie azymutalne+skanowanie fazowe wzniesienia) |
| pasmo częstotliwości roboczej | Xband |
| Skuteczna moc wykrywania | ≥ 5,0KM ((UAV) |
| ≥ 8,0KM ((Piesi) | |
| ≥ 10,0KM (pojazdy) | |
| ≥ 5,0KM ((brzegi) | |
| Prędkość wykrywania | 0.5m/s-83m/s |
| Dokładność azimutów | ≤0,3° (szukaj);≤0,3° (ścieżki) |
| Dokładność tonia | ≤1,0° (szukaj);≤0,5° (ścieżki) |
| Wskaźnik danych | ≤ 5 s/krąg |
| Parametry indeksu modułu optoelektronicznego | |
| Odległość robocza | W przypadku widoczności atmosferycznej ≥ 20 km, wilgotności ≤ 50% RH i różnicy temperatury> 6K, odległość wykrywania światła widzialnego ≥ 5000 m, odległość śledzenia ≥ 4000 m, odległość rozpoznawania ≥ 3000 m dla 03m × 0.3m cele statków powietrznych bezzałogowych; odległość wykrywania obrazu termicznego ≥ 1500 m, odległość śledzenia ≥ 1000 m, odległość rozpoznawania ≥ 1000 m |
| Infraczerwone obrazowanie termiczne | Detektor: nieochłodzona płaszczyzna ogniskowa podczerwieni tlenku wanadu (VOx) Zakres widmowy: od 8 μm do 14 μm Rozdzielczość: 640×512 NETD: lepiej niż 30mK Długość ogniskowa obiektywu: od 31 do 155 mm, 5x ciągły zoom optyczny Kontrola obiektywu: elektryczny zoom, ręczne/automatyczne skupienie Ulepszenie obrazu: technologia cyfrowego usprawniania szczegółów obrazu SDE Pseudo-kolor polarny: czarny termiczny, biały termiczny i wiele opcji pseudo-kolorystycznych dostępnych Dostosowanie obrazu: jasność, kontrast, korekcja gamma Format kodowania: H.264/H.265/MJPEG Wspiera silną funkcję ochrony przed światłem |
| Światło widoczne o wysokiej rozdzielczości | Czujnik:1/1.8 "powierzchnia celu CMOS o stopniu światła gwiazd, konwersja koloru ICR do czarnego Rozdzielczość: 2688×1520 Oświetlenie: Kolor: 0,002 Lux; Czarno-białe: 0,0002 Lux Formaty kodowania: H.264/H.265/MJPEG Ulepszenie obrazu: obsługuje szeroki zakres dynamiczny, silne tłumienie światła, elektroniczną stabilizację obrazu, redukcję hałasu cyfrowego 3D i automatyczną równowagę bieli Długość ogniskowa: 12,5 ̊775 mm, obiektyw elektryczny o dużej rozdzielczości Dehazing: obsługuje zarówno dehazing optyczny, jak i elektroniczny |
| Funkcja śledzenia | 1. Metoda śledzenia: śledzenie sprzętu wbudowanego z frontu 2Tryb śledzenia: ręczne, automatyczne śledzenie, obsługa połączenia radarowego 3. Przejście wideo: cyfrowe śledzenie widocznego światła wysokiej rozdzielczości/cyfrową podczerwienię 4Funkcja śledzenia: Wbudowana w wiele algorytmów śledzenia, obsługujących wykrywanie wielu celów, automatyczne przechwytywanie, automatyczne powiększanie podczas śledzenia, wyświetlanie trajektorii celu w czasie rzeczywistym,przeciw okluzji przejściowej, itp. ręczne i automatyczne śledzenie, wspierające śledzenie połączeń radarowych; wspierające rozpoznawanie celów podczas procesu śledzenia; wspierające identyfikację i śledzenie;Wspieranie adaptacyjnego śledzenia bramy fal powietrznych, a rozmiar skrzynki śledzącej można dostosować do docelowego rozmiaru. Wyświetlacz śledzący: wyposażony w wyświetlacz śledzącego oka orła, pozycja oka orła może być ustawiona dowolnie, obsługując wyświetlacz z powiększeniem 2, 4 i 8x celu |
| Analiza | 1Wbudowany w 16Tops procesor obliczeniowy 2Metody wdrożenia: wbudowany moduł analizy inteligentnej 3. Wykrywanie nieprawidłowego zachowania: obsługuje rozpoznawanie celów; obsługuje wykrywanie regionalnych intruzów, wykrywanie transgranicznych intruzów, wykrywanie ruchu itp. Rozpoznanie klasyfikacji: obsługuje rozpoznawanie klasyfikacji celów, takich jak ludzie, samochody, drony, ptaki itp. (wymaga pomocy klienta w dostarczaniu zestawów danych) |
| Zwiększenie funkcji | 1Zarządzanie stanem zdrowia: Wspiera samotestowanie, zapytanie o status i informacje zwrotne o kodzie błędu oraz wspiera zapytania o stan zdrowia sprzętu, takie jak światło widzialne, komponenty obrazowania termicznego,silniki o poziomym odchyleniu, temperatury chipa i czasu pracy 2Odpowiedź danych: posiada funkcje odbioru danych w czasie rzeczywistym/pytania i pozycjonowania dla kąta pola widzenia obiektywu, powiększenia, wartości ZOOM/FOCUS oraz kąta gramofonu,i obsługuje funkcje zapytania/odpowiedzi w czasie rzeczywistym oraz pozycjonowania dla kątów poziomych i kątów odchylenia Modernizacja i konserwacja: można ją zdalnie ponownie uruchomić, zdalna funkcja modernizacji, wygodna do konserwacji systemu |
| Parametry indeksowe modułu serwogramowania | |
| Obrotowy z jednej osi | 1. Kąt obrotu gramofonu: ciągłe obrotowe w azymucie N × 360 ° 2Maksymalna prędkość azymutu: ≥ 130 °/s 3Minimalna prędkość azimutów: ≤ 0,1 °/s 4Maksymalne przyspieszenie azymutu: ≥ 90 °/s2 5Dokładność orientacji: ≤ 0,1 ° 6Minimalny czas reakcji z ustawionym wskazaniem: ≤ 2 s (stabilny od 0 ° do 90 °) Zakres regulacji uchwytu wysokości: nie mniejszy niż -25° do 10° |
VI:Właściwości produktu
|
|
|
|
Monitoring i śledzenie w czasie rzeczywistym |
System przeciwdronowy Hai Dong Qing może monitorować i śledzić ruchy dronów w czasie rzeczywistym.System może szybko zidentyfikować i namierzyć cele dronów., uzyskując ich lokalizację, prędkość i trajektorię lotu w czasie rzeczywistym. |
|
Ingerencja i oszustwo |
W trybie zakłócania system może ręcznie lub automatycznie uruchamiać zakłócanie radiowe, zmuszając drony do natychmiastowego lądowania, unikania,lub powrót do bazyW trybie oszukiwania system wykorzystuje technologię GNSS spoofing do kierowania dronami z planowanej trasy lotu, z dala od ograniczonych i podstawowych obszarów. |
|
Analiza sytuacji i podejmowanie decyzji w dowództwie |
System przeciwdronowy Hai Dong Qing może analizować sytuację wykrytych zagrożeń z wykorzystaniem dronów i zapewnić użytkownikom wsparcie w podejmowaniu decyzji dowodzących.System szybko ocenia poziom zagrożenia drony przy użyciu danych w czasie rzeczywistym uzyskanych z radaru, czujników optycznych i elektronicznego sprzętu rozpoznawczego, w połączeniu z wstępnie ustawionymi modelami oceny zagrożeń, i oferuje odpowiednie zalecenia dotyczące reagowania użytkownikom. |
|
Koordynowana reakcja na wielu poziomach |
System obsługuje trójpoziomowe i dwupoziomowe tryby usuwania połączeń między sieciami obejmujące technologie radarowe, spektrum i elektrooptyczne.wykrywanie widma, i śledzenie elektrooptyczne współpracują w celu zapewnienia kompleksowego monitorowania i śledzenia dronów, automatycznie dostosowując strategie zakłócania lub oszustwa w oparciu o poziom zagrożenia.W trybie podwójnego poziomu połączenia, użytkownicy mogą wybrać kombinacje radaru z widmem, radaru z elektrooptycznym,lub widma z elektrooptycznym opartym na rzeczywistych sytuacjach, aby elastycznie radzić sobie z zagrożeniami związanymi z dronami w różnych scenariuszach. |
|
ochrona regionalna |
System przeciwdronowy Hai Dong Qing może skutecznie chronić duże obszary.Jego szeroki zasięg i potężne możliwości monitorowania i zakłócania umożliwiają zapewnienie kompleksowego nadzoru nad strefami alarmowymi i głównymi obszarami, zapewniając bezpieczeństwo regionów krytycznych przed zagrożeniami ze strony dronów. |
