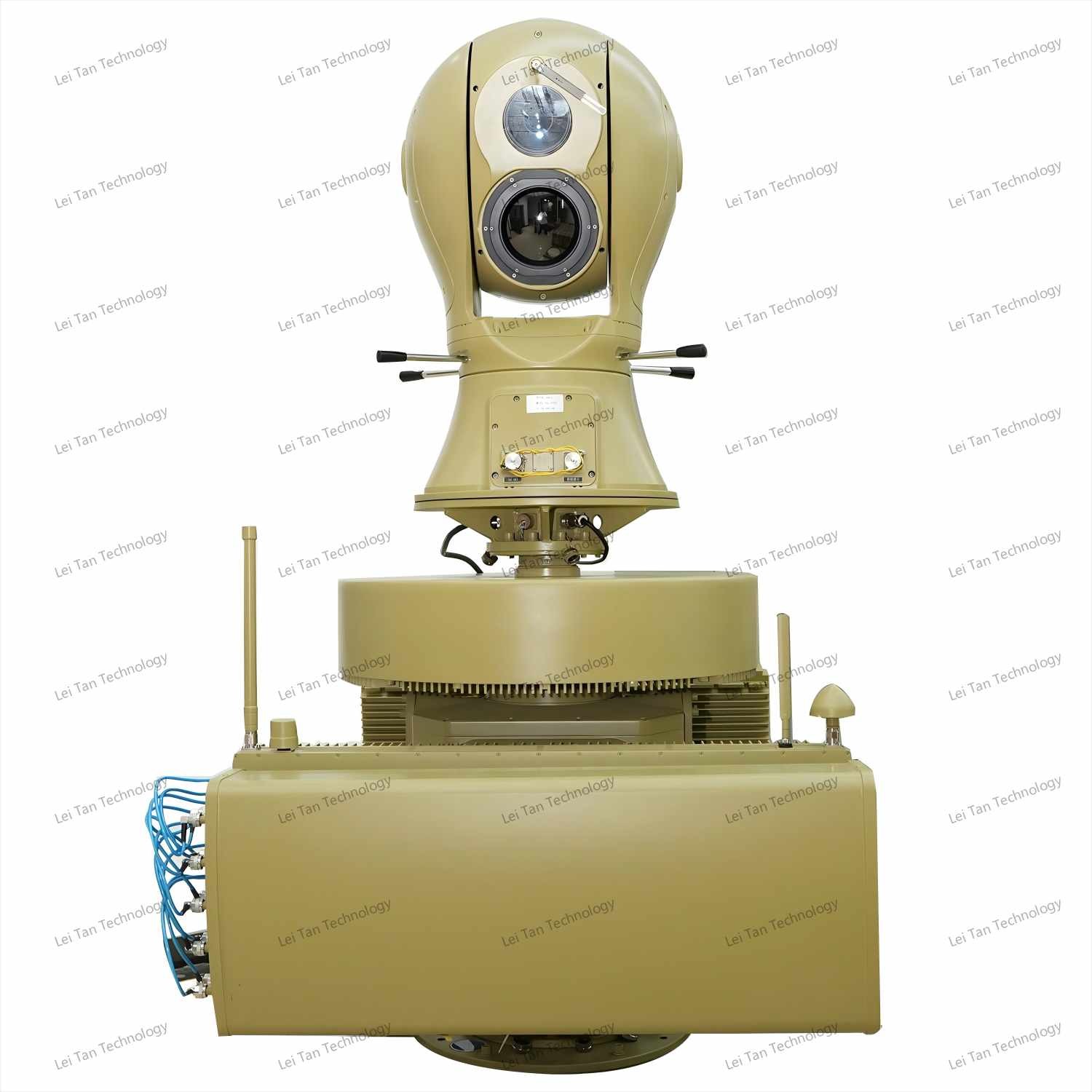

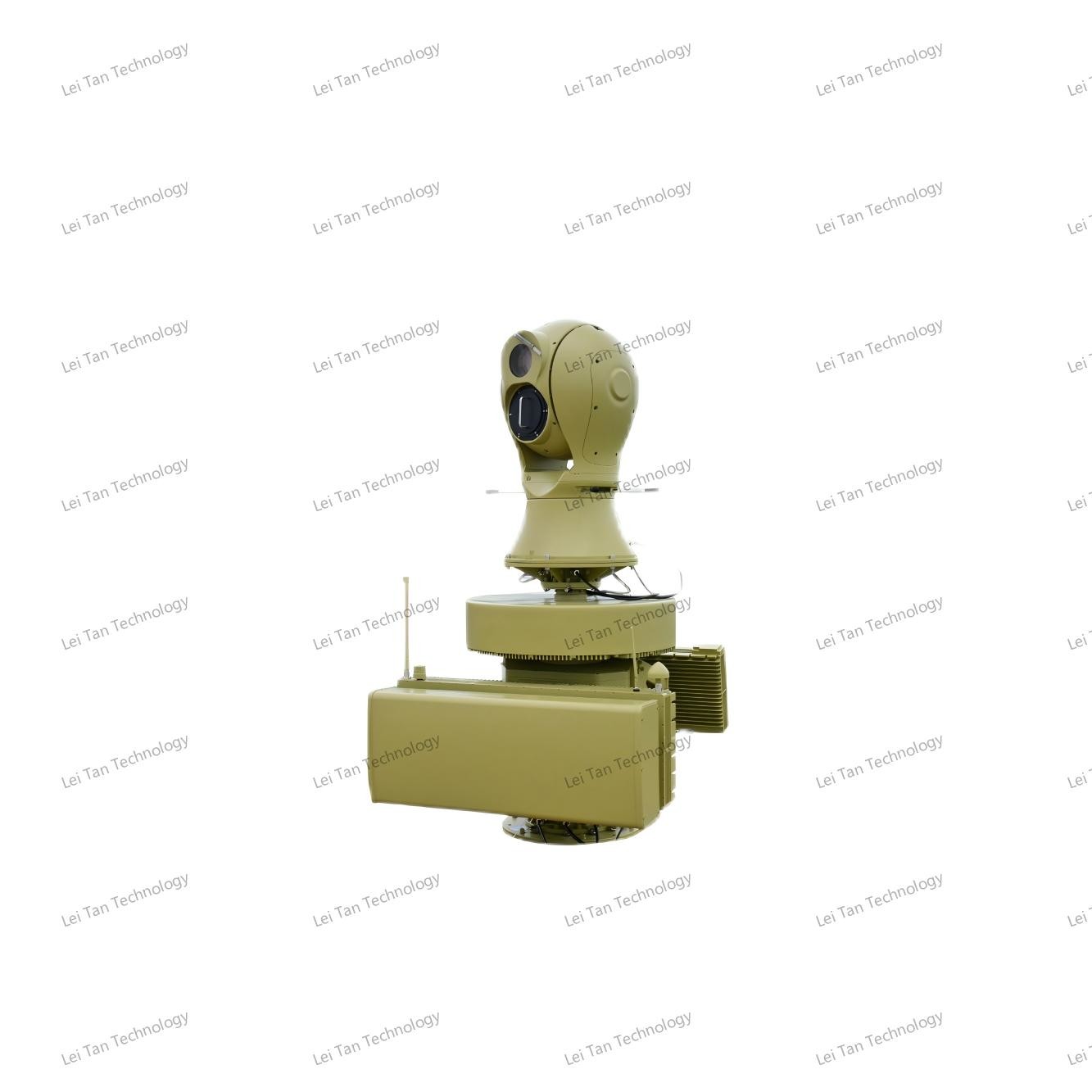

Haidongqing All-Weather UAV Detection and Surveillance Radar (Radar wykrywania i nadzoru bezzałogowych statków powietrznych Haidongqing)
Ⅰ.Opis produktu
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Połączenie zaawansowanego radaru, wykrywania widma, śledzenia elektrooptycznego, zakłócania częstotliwości radiowych (RF) i technologii oszustwa GNSS zapewnia solidne wykrywanie w czasie rzeczywistym,i neutralizacja dronów w promieniu do 5 kilometrów.
System został zaprojektowany z myślą o wysokiej niezawodności i elastyczności adaptacyjnej, dzięki czemu bezproblemowo działa w ekstremalnych warunkach, w tym w trudnych warunkach pogodowych i złożonych środowiskach elektromagnetycznych.Jego modułowa architektura umożliwia elastyczne wdrażanie w infrastrukturze krytycznej, instalacji wojskowych i dużych wydarzeń publicznych, oferując wielowarstwową obronę przed zagrożeniami z niskiej wysokości, powolnie poruszającymi się i małymi (LSS) dronami.
Ⅱ. Cechy produktu
Multi-Sensor Fusion: Integracja radaru, analizy widma i czujników elektrooptycznych dla uzupełniających możliwości wykrywania.
Działanie w każdej pogodzie: Optymalnie działa w temperaturze od -45°C do 65°C i wytrzymuje 10-stopniowy opór wiatru (ochrona IP65).
Inteligentne śledzenie: wykorzystuje algorytmy oparte na sztucznej inteligencji do śledzenia wielu celów, automatycznej klasyfikacji (drony, ptaki, pojazdy) i adaptacyjnego filtrowania bałaganu.
Podwójny tryb przeciwdziałania: łączy zakłócanie częstotliwości radiowych (zakres 3 km) i oszustwo GNSS (zakres 1-3 km), aby zmusić drony do lądowania, unikania lub powrotu.
Wysoka precyzja: osiąga dokładność kątową ≤1° RMS w odległości 5 km i dokładność pozycjonowania ≤0,005° w przypadku serwogramowników.
Rozmieszczenie w sieci: obsługuje sieci wielourządzeniowe do wspólnego wykrywania i wypełniania luk podczas awarii w miejscu.
Zarządzanie zdalne: Funkcje zdalnego monitorowania, diagnostyki online i aktualizacji oprogramowania stacjonarnego.
ⅢFunkcje produktu
|
Zdalne sterowanie
|
Wspiera zdalną funkcję włączenia/wyłączenia
|
|
Informacje o wyjściu
|
Zdolne do uzyskiwania informacji takich jak odległość, prędkość i kąt wykrytych obiektów
|
|
Śledzenie wielu celów
|
Wspiera logikę przełączania śledzenia wielu celów; może śledzić trajektorie wielu celów w czasie rzeczywistym.
|
|
Cel przetwarzania fuzji
|
Wspiera przetwarzanie fuzji danych z wielu czujników. Zarządzanie strefami: umożliwia elastyczne ustawianie stref z precyzyjnym pozycjonowaniem i możliwością uruchamiania alarmów o wtargnięciu.
|
|
Zarządzanie strefą
|
Umożliwia elastyczne ustawianie stref z precyzyjnym pozycjonowaniem i możliwość uruchomienia alarmów.
|
|
Zdolność przeciwdziałania zakłóceniom
|
Wykorzystuje możliwości online regulacji czułości wykrywania i zakresu prędkości, a także możliwość filtrowania nieprawidłowych zakłóceń trajektorii.Poprzez regulację czułości i funkcje filtrowania nieprawidłowej trajektorii, może skutecznie wyeliminować fałszywe alarmy spowodowane bałaganem.
|
|
Funkcja monitorowania online
|
Możliwość monitorowania stanu pracy i emitowania alarmów awaryjnych; może również ostrzegać, gdy urządzenie jest wyłączone.
|
|
Status zdalnego monitorowania
|
Ma zdalne możliwości monitorowania, może raportować stan urządzenia w czasie rzeczywistym i posiada funkcje alarmowe online/offline dla urządzenia.
|
|
Funkcja samokontroli internetowej
|
Urządzenie ma możliwość samokontroli online.
|
|
Zdolność adaptacyjnego przetwarzania
|
Posiada zdolność adaptacyjnego obsługi ruchomego bałaganu celu i adaptacyjnego przetwarzania map bałaganu.
|
|
Funkcja połączenia
|
Funkcja połączenia radarów z obiektami i przechwytywaniem dowodów (tryb automatycznego śledzenia, tryb śledzenia radarowego, tryb śledzenia obrazu).
|
|
Sieć wielo-lokalizacyjna i blokowanie
|
Jest zdolny do tworzenia sieci z wieloma urządzeniami; ma zdolność do wykrywania współpracy między wieloma lokalizacjami; i ma zdolność do uzupełniania luki, gdy sąsiednie witryny nie działają.
|
Ⅳ.Parametry produktu
| Wskaźniki funkcjonalne |
| Standardowa konfiguracja |
UAD-XTF-PZGLE05 (radar, spektrum, elektrooptyczne, zakłócanie, oszustwo, sterownik i oprogramowanie do zarządzania) |
| Odległość wykrywania |
≥5KM |
| Pasma częstotliwości wykrywania |
70 MHz do 6000 MHz, Uwaga: Inne pasma częstotliwości mogą być dostosowane |
| Częstotliwość zwodnicza |
GPS/GALILEO/GLONASS/Beidou |
| Oszukująca odległość |
≥1KM |
| Pasma częstotliwości zakłóceń |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| parametry radarowe |
Szczegółowe parametry wymienione są poniżej: Parametry wydajności modułu radarowego |
| parametry optoelektroniczne |
Parametry fotowoltaiczne Szczegółowe parametry wymienione są w poniższej tabeli *4 Parametry wydajności modułu fotowoltaicznego |
| Wskaźniki mechaniczne |
| opór wiatru |
10 silnych wiatrów |
| Temperatura pracy |
-40°C55°C |
| Temperatura przechowywania |
-45°C65°C |
| klasyfikacja ochrony |
IP65 |
| wilgotność operacyjna |
≤ 95% |
| interfejs danych |
RJ45 |
| port zasilania |
napięcie: 220V
Moc: ≤550W (tryb wykrywania), ≤1950W (tryb przeciwdziałania) |
| masę |
250 kg |
| Wielkość |
850 mm x 850 mm x 1700 mm |
| Cechy platformy |
Lista biała i czarna, wykrywanie w czasie rzeczywistym, śledzenie optyczne, automatyczne środki przeciwdziałania, ręczne środki przeciwdziałania, mapa GIS, przechowywanie danych, zapytanie o zdarzenia. |
| Parametry wskaźnika modułu wykrywania widma |
| Pasma częstotliwości wykrywania |
20 MHz-6 GHz |
| Promień wykrywania |
≥ 5 km |
| Zidentyfikuj odległość promienia |
≥ 5 km, rozpoznaje niektóre marki i modele dronów |
| Kąt wykrywania |
360° |
| Błąd dokładności pomiaru kątowego (średni kwadrat korzenia) |
Odległość 5 km lub większa ≤ 1° |
| Minimalna wysokość wykrywania |
< 0 m |
| Parametry wskaźnika modułu interferencji |
| Pasma częstotliwości zakłóceń |
5900-6200MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540 MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520MHz |
| port zasilania |
50 W |
| Odległość interferencji |
3 km |
| Parametry modułu radarowego |
| System pracy |
System fazowego układu (skanowanie azymutalne+skanowanie fazowe wzniesienia) |
| pasmo częstotliwości roboczej |
Xband |
| Skuteczna moc wykrywania |
≥ 5,0KM ((UAV) |
| ≥ 8,0KM ((Piesi) |
| ≥ 10,0KM (pojazdy) |
| ≥ 5,0KM ((brzegi) |
| Prędkość wykrywania |
0.5m/s-83m/s |
| Dokładność azimutów |
≤0,3° (szukaj);≤0,3° (ścieżki) |
| Dokładność tonia |
≤1,0° (szukaj);≤0,5° (ścieżki) |
| Wskaźnik danych |
≤ 5 s/krąg |
| Parametry indeksu modułu optoelektronicznego |
| Odległość robocza |
W przypadku widoczności atmosferycznej ≥ 20 km, wilgotności ≤ 50% RH i różnicy temperatury> 6K, odległość wykrywania światła widzialnego ≥ 5000 m, odległość śledzenia ≥ 4000 m, odległość rozpoznawania ≥ 3000 m dla 03m × 0.3m cele statków powietrznych bezzałogowych; odległość wykrywania obrazu termicznego ≥ 1500 m, odległość śledzenia ≥ 1000 m, odległość rozpoznawania ≥ 1000 m |
