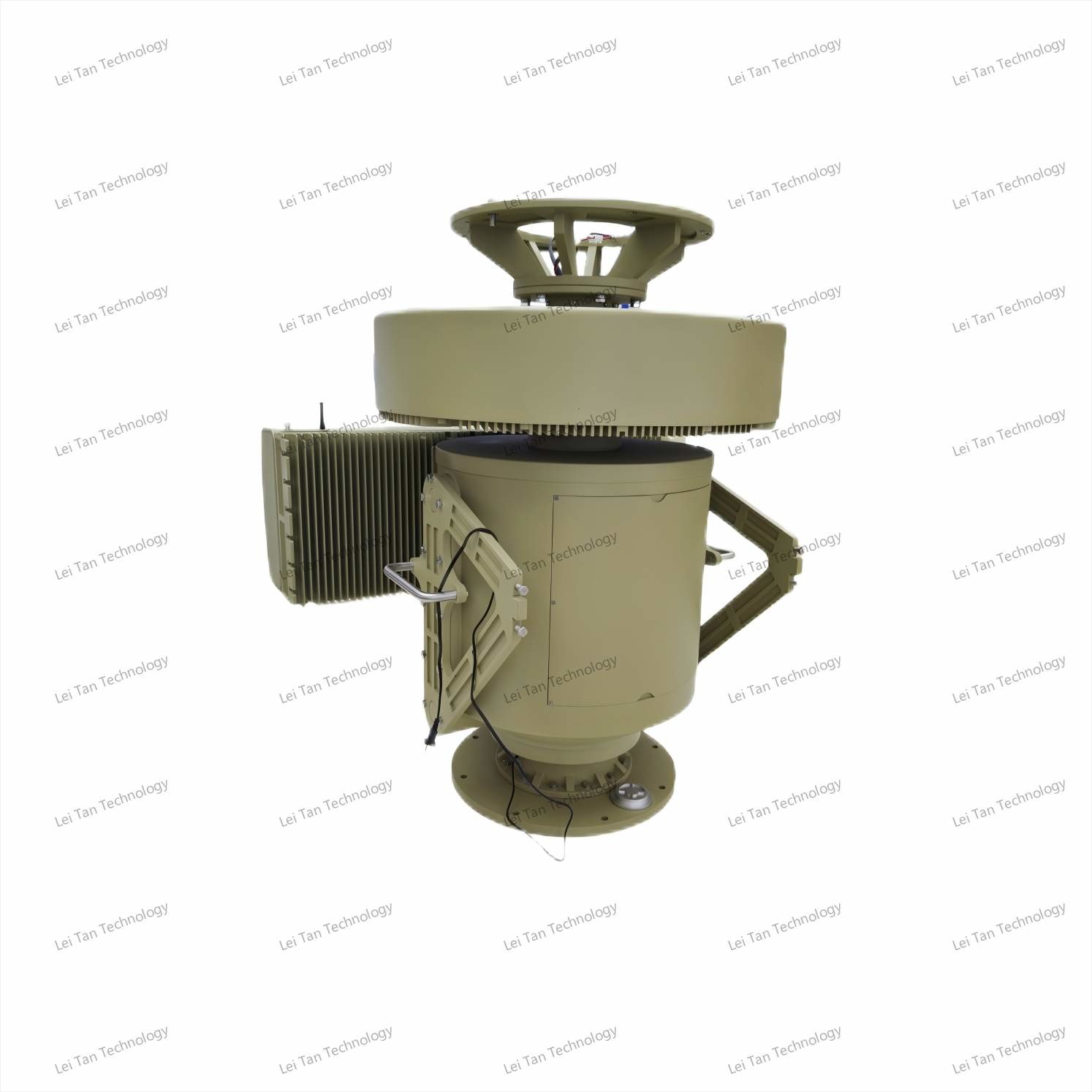

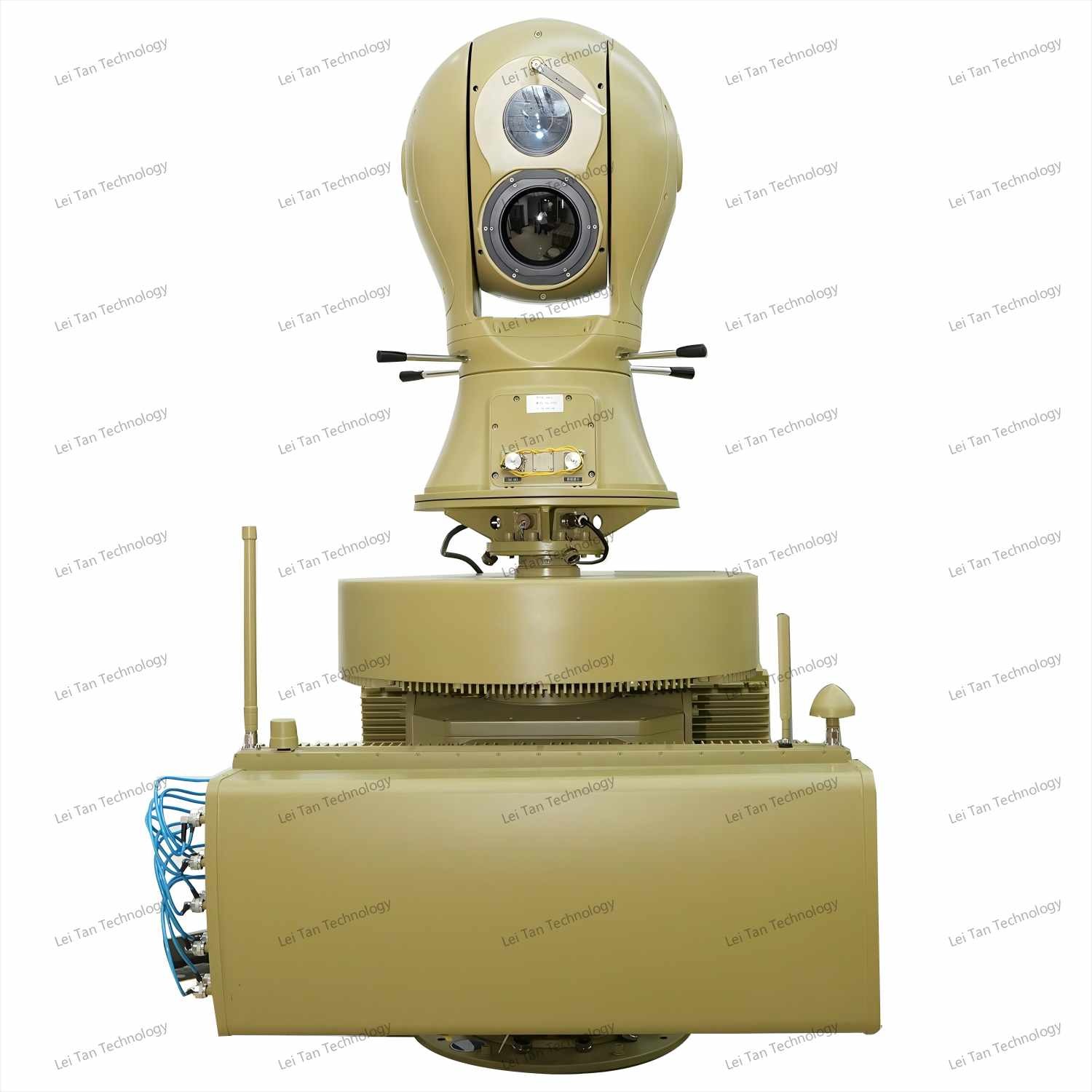

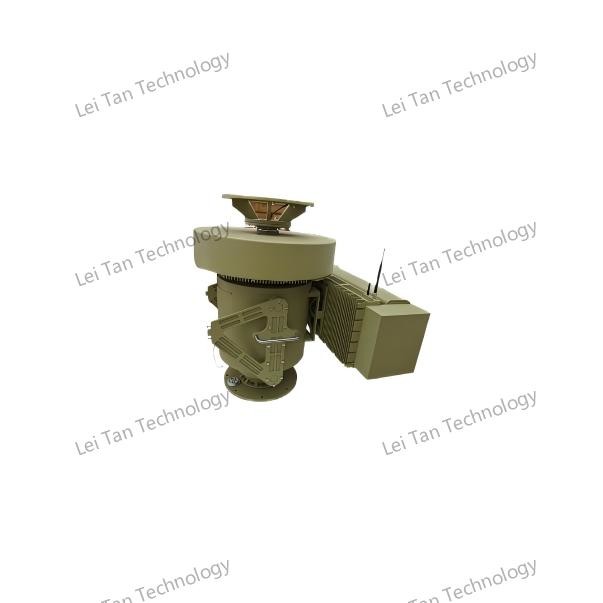

Radar wykrywający kompaktowe bezzałogowe statki powietrzne Haidongqing
Ⅰ. Opis produktu
AESA Haidongqing Compact UAV Detection Radar to nowej generacji, lekki system antydronowy zaprojektowany do wykrywania, śledzenia,i neutralizować małe bezzałogowe pojazdy powietrzne (UAV) z niezrównaną prędkością i precyzjąWykorzystując technologię radarową z aktywnym układem fazowym, system ten eliminuje ograniczenia mechaniczne skanowania, umożliwiając szybkie elektroniczne sterowanie wiązką w czasie rzeczywistym 360°.Wyposażone w urządzenia do przenoszenia i adaptacji, jest idealny do zabezpieczania operacji mobilnych, środowisk miejskich i ograniczonych przestrzeni powietrznych, w których tradycyjne obszerne systemy są niepraktyczne.
Zintegrowany z monitoringiem widma, śledzeniem elektrooptycznym i modułami przeciwdziałania, radar tworzy wielowarstwową sieć obronną zdolną do identyfikacji dronów o rozmiarze 0.01 m2 w promieniu 5 kmJego kompaktowa konstrukcja nie zagraża wydajności: system utrzymuje solidną funkcjonalność w ekstremalnych temperaturach (-45°C do +65°C), silnych wiatrach i wilgotnych warunkach,zapewnienie niezawodności w różnych scenariuszach operacyjnych.
Ⅱ. Cechy produktu
Radar aktywnego układu fazowego (AESA):
Elektroniczne skanowanie: zastępuje mechaniczne obracanie natychmiastowym sterowaniem wiązki, osiągając częstotliwość odświeżania < 2 sekundy dla pokrycia 360°.
Wielocelowe śledzenie: jednocześnie śledzi do 200 celów, w tym drony niskiej wysokości, powolne i małe (LSS).
Wysoka rozdzielczość: zapewnia dokładność kątową ≤1° w odległości 5 km i precyzję pozycjonowania 0,005° dla serwo-pomocnego śledzenia.
Kompaktny i modułowy projekt:
Lekka waga: o 30% mniejsza i lżejsza niż w przypadku systemów konwencjonalnych, o rozmiarze 850 mm × 850 mm × 1700 mm i masie 250 kg.
Ochrona IP65: Nieprzepuszczalna i wodoodporna do użytku na zewnątrz.
Inteligencja oparta na AI:
16 Wbudowany procesor TOPS: Klasyfikuje drony bezzałogowe, ptaki i pojazdy, filtrując fałszywe alarmy (np. liście, bałagan pogodowy).
Adaptacyjne środki przeciwdziałania: automatycznie wybiera tryb zakłócania/oszukiwania w zależności od poziomu zagrożenia i typu UAV.
Fuzja wielosensorowa:
Spektrum + radar + elektrooptyka: łączy wykrywanie RF, analizę przekroju poprzecznego radaru (RCS) i potwierdzenie wizualne dla wskaźników fałszywego alarmu < 5%.
Spufowanie GNSS: zakłóca sygnały GPS, GLONASS, Galileo i BeiDou w celu wprowadzenia dronów w błąd.
Efektywność energetyczna:
Tryby niskiej mocy: zużywa ≤ 550 W w trybie nadzoru; ≤ 1950 W podczas aktywnych przeciwdziałania.
ⅢFunkcje produktu
|
Zdalne sterowanie
|
Wspiera zdalną funkcję włączenia/wyłączenia
|
|
Informacje o wyjściu
|
Zdolne do uzyskiwania informacji takich jak odległość, prędkość i kąt wykrytych obiektów
|
|
Śledzenie wielu celów
|
Wspiera logikę przełączania śledzenia wielu celów; może śledzić trajektorie wielu celów w czasie rzeczywistym.
|
|
Cel przetwarzania fuzji
|
Wspiera przetwarzanie fuzji danych z wielu czujników. Zarządzanie strefami: umożliwia elastyczne ustawianie stref z precyzyjnym pozycjonowaniem i możliwością uruchamiania alarmów o wtargnięciu.
|
|
Zarządzanie strefą
|
Umożliwia elastyczne ustawianie stref z precyzyjnym pozycjonowaniem i możliwość uruchomienia alarmów.
|
|
Zdolność przeciwdziałania zakłóceniom
|
Wykorzystuje możliwości online regulacji czułości wykrywania i zakresu prędkości, a także możliwość filtrowania nieprawidłowych zakłóceń trajektorii.Poprzez regulację czułości i funkcje filtrowania nieprawidłowej trajektorii, może skutecznie wyeliminować fałszywe alarmy spowodowane bałaganem.
|
|
Funkcja monitorowania online
|
Możliwość monitorowania stanu pracy i emitowania alarmów awaryjnych; może również ostrzegać, gdy urządzenie jest wyłączone.
|
|
Status zdalnego monitorowania
|
Ma zdalne możliwości monitorowania, może raportować stan urządzenia w czasie rzeczywistym i posiada funkcje alarmowe online/offline dla urządzenia.
|
|
Funkcja samokontroli internetowej
|
Urządzenie ma możliwość samokontroli online.
|
|
Zdolność adaptacyjnego przetwarzania
|
Posiada zdolność adaptacyjnego obsługi ruchomego bałaganu celu i adaptacyjnego przetwarzania map bałaganu.
|
|
Funkcja połączenia
|
Funkcja połączenia radarów z obiektami i przechwytywaniem dowodów (tryb automatycznego śledzenia, tryb śledzenia radarowego, tryb śledzenia obrazu).
|
|
Sieć wielo-lokalizacyjna i blokowanie
|
Jest zdolny do tworzenia sieci z wieloma urządzeniami; ma zdolność do wykrywania współpracy między wieloma lokalizacjami; i ma zdolność do uzupełniania luki, gdy sąsiednie witryny nie działają.
|
Ⅳ.Parametry produktu
| Wskaźniki funkcjonalne |
| Standardowa konfiguracja |
UAD-XTF-PZGLE05 (radar, spektrum, elektrooptyczne, zakłócanie, oszustwo, sterownik i oprogramowanie do zarządzania) |
| Odległość wykrywania |
≥5KM |
| Pasma częstotliwości wykrywania |
70 MHz do 6000 MHz, Uwaga: Inne pasma częstotliwości mogą być dostosowane |
| Częstotliwość zwodnicza |
GPS/GALILEO/GLONASS/Beidou |
| Oszukująca odległość |
≥1KM |
| Pasma częstotliwości zakłóceń |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| parametry radarowe |
Szczegółowe parametry wymienione są poniżej: Parametry wydajności modułu radarowego |
| parametry optoelektroniczne |
Parametry fotowoltaiczne Szczegółowe parametry wymienione są w poniższej tabeli *4 Parametry wydajności modułu fotowoltaicznego |
| Wskaźniki mechaniczne |
| opór wiatru |
10 silnych wiatrów |
| Temperatura pracy |
-40°C55°C |
| Temperatura przechowywania |
-45°C65°C |
| klasyfikacja ochrony |
IP65 |
| wilgotność operacyjna |
≤ 95% |
| interfejs danych |
RJ45 |
| port zasilania |
napięcie: 220V
Moc: ≤550W (tryb wykrywania), ≤1950W (tryb przeciwdziałania) |
| masę |
250 kg |
| Wielkość |
850 mm x 850 mm x 1700 mm |
| Cechy platformy |
Lista biała i czarna, wykrywanie w czasie rzeczywistym, śledzenie optyczne, automatyczne środki przeciwdziałania, ręczne środki przeciwdziałania, mapa GIS, przechowywanie danych, zapytanie o zdarzenia. |
| Parametry wskaźnika modułu wykrywania widma |
| Pasma częstotliwości wykrywania |
20 MHz-6 GHz |
| Promień wykrywania |
≥ 5 km |
| Zidentyfikuj odległość promienia |
≥ 5 km, rozpoznaje niektóre marki i modele dronów |
| Kąt wykrywania |
360° |
| Błąd dokładności pomiaru kątowego (średni kwadrat korzenia) |
Odległość 5 km lub większa ≤ 1° |
| Minimalna wysokość wykrywania |
< 0 m |
| Parametry wskaźnika modułu interferencji |
| Pasma częstotliwości zakłóceń |
5900-6200MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540 MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520MHz |
| port zasilania |
50 W |
| Odległość interferencji |
3 km |
| Parametry modułu radarowego |
| System pracy |
System fazowego układu (skanowanie azymutalne+skanowanie fazowe wzniesienia) |
| pasmo częstotliwości roboczej |
Xband |
| Skuteczna moc wykrywania |
≥ 5,0KM ((UAV) |
| ≥ 8,0KM ((Piesi) |
| ≥ 10,0KM (pojazdy) |
| ≥ 5,0KM ((brzegi) |
| Prędkość wykrywania |
0.5m/s-83m/s |
| Dokładność azimutów |
≤0,3° (szukaj);≤0,3° (ścieżki) |
| Dokładność tonia |
≤1,0° (szukaj);≤0,5° (ścieżki) |
| Wskaźnik danych |
≤ 5 s/krąg |
| Parametry indeksu modułu optoelektronicznego |
| Odległość robocza |
W przypadku widoczności atmosferycznej ≥ 20 km, wilgotności ≤ 50% RH i różnicy temperatury> 6K, odległość wykrywania światła widzialnego ≥ 5000 m, odległość śledzenia ≥ 4000 m, odległość rozpoznawania ≥ 3000 m dla 03m × 0.3m cele statków powietrznych bezzałogowych; odległość wykrywania obrazu termicznego ≥ 1500 m, odległość śledzenia ≥ 1000 m, odległość rozpoznawania ≥ 1000 m |
