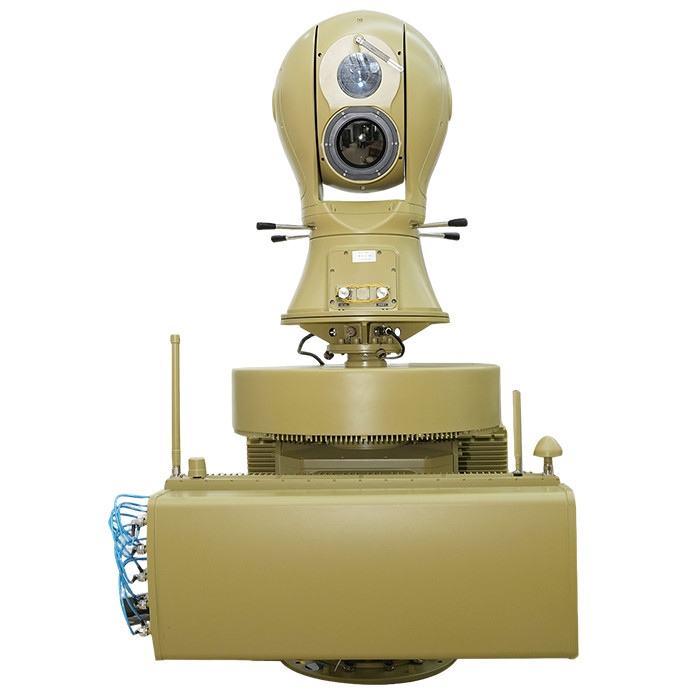

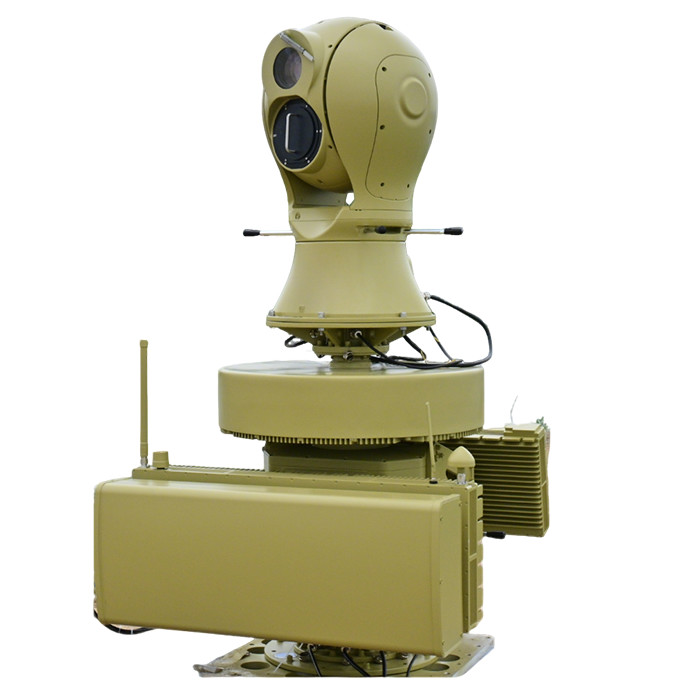

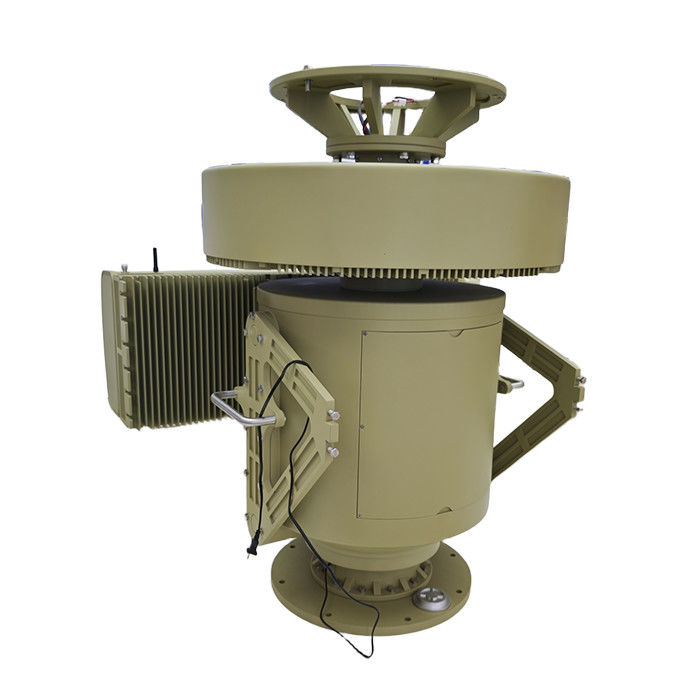

GNSS Spoofing Radio Jamming Tech Radar System obronny zakłóca drony w promieniu 3 km
Ⅰ. Opis produktu
TheGNSS Spoofing Radio Jamming Tech Radar Defensive System jest zaawansowanym rozwiązaniem antydronowym zaprojektowanym do wykrywania, śledzenia i neutralizacji nieautoryzowanych dronów w promieniu 3 kilometrów.Wykorzystanie najnowocześniejszych technologii GNSS (Global Navigation Satellite System) w zakresie spoofingu i zakłócania częstotliwości radiowych (RF)System ten zapewnia solidną obronę przed bezzałogowymi dronami, zapewniając bezpieczeństwo dla infrastruktury krytycznej, obiektów wojskowych, obiektów rządowych i wydarzeń publicznych.
Ⅱ. Cechy produktu
1- Wielowarstwowa obrona bezzałogowa.
Łączy spoofing GNSS, zakłócanie częstotliwości radiowych i wykrywanie radarowe w celu kompleksowej neutralizacji dronów.zakłóca sygnały GPS, GLONASS, Galileo i BeiDou, w celu zakłócenia nawigacji dronów.
2Zakres zasięgu (do 3 km)
Skuteczne przeciwko dronom w promieniu 3 km, zapewniające ochronę na szerokim obszarze.regulowane ustawienia mocy dla różnych potrzeb operacyjnych.
3. AI Powered Detection Tracking
Radar i czujniki RF wykrywają drony w czasie rzeczywistym.Algorytmy uczenia maszynowego klasyfikują typy dronów i oceniają poziom zagrożenia.
4. Automatyczne tryby pracy ręcznej
Całkowicie automatyczny tryb natychmiastowej reakcji na zagrożenie dronami.Tryb sterowania ręcznego dla precyzyjnego celowania i selektywnego zakłócania.
5. Przenośny Łatwy w obsłudze
Modułowa konstrukcja umożliwia szybkie wdrożenie w ustawieniach stałych lub mobilnych.nadaje się do pracy na pojazdach, w stanie stacjonarnym lub ręcznym.
6. Bezpieczeństwo zgodności z prawem
Działa w dozwolonych pasmach częstotliwości, aby uniknąć zakłóceń w legalnej komunikacji.
ⅢFunkcje produktu
1. GNSS Spoofing (fałszywe sygnały GPS)
Generuje fałszywe sygnały satelitarne, aby wprowadzić w błąd systemy nawigacji dronów.Powoduje, że drony odbiegają od zamierzonej trasy, tracą pozycję lub lądują bezpiecznie.
2. Radiofrekwencja (RF) zakłócenia
Bloki 2,4 GHz, 5,8 GHz, 433 MHz, 915 MHz i inne częstotliwości sterowania dronami.Przerywa zdalne sterowanie, transmisję wideo i łącza telemetryczne.
3/ Wykrycie radarowe /
3D radar wykrywa drony z dużych odległości.Śledzenie w czasie rzeczywistym zapewnia przewidywanie trajektorii i ocenę zagrożeń.
4Neutralizacja wielu dronów.
Jest zdolny do przeciwdziałania atakom dronów, jednocześnie zakłócając wiele sygnałów.
5. Przyjazny dla użytkownika interfejs
Panel sterujący z ekranem dotykowym dla łatwej obsługi.Powiadomienia ostrzegawcze o wykrytych zagrożeniach z użyciem dronów.
6. Analiza rejestracji danych
Nagrywanie inwazji dronów do analizy po misji.Wspiera rozpoznawanie wzorców zagrożeń w celu poprawy przyszłej obrony.
Ⅳ. Parametry produktu
|
Wskaźniki funkcjonalne
|
|
Standardowa konfiguracja
|
UAD-XTF-PZGLE05 (radar, spektrum, elektrooptyczne, zakłócanie, oszustwo, sterownik i oprogramowanie do zarządzania)
|
|
Odległość wykrywania
|
≥5KM
|
|
Pasma częstotliwości wykrywania
|
70 MHz do 6000 MHz, Uwaga: Inne pasma częstotliwości mogą być dostosowane
|
|
Częstotliwość zwodnicza
|
GPS/GALILEO/GLONASS/Beidou
|
|
Oszukująca odległość
|
≥1KM
|
|
Pasma częstotliwości zakłóceń
|
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz
|
|
4850-5100 MHz/2280-2540 MHz/1750-2000 MHz
|
|
1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz
|
|
parametry radarowe
|
Szczegółowe parametry wymienione są poniżej: Parametry wydajności modułu radarowego
|
|
parametry optoelektroniczne
|
Parametry fotowoltaiczne Szczegółowe parametry wymienione są w poniższej tabeli *4 Parametry wydajności modułu fotowoltaicznego
|
|
Wskaźniki mechaniczne
|
|
opór wiatru
|
10 silnych wiatrów
|
|
Temperatura pracy
|
-40°C55°C
|
|
Temperatura przechowywania
|
-45°C ∼65°C
|
|
klasyfikacja ochrony
|
IP65
|
|
wilgotność operacyjna
|
≤ 95%
|
|
interfejs danych
|
RJ45
|
|
port zasilania
|
napięcie: 220V
Moc: ≤550W (tryb wykrywania), ≤1950W (tryb przeciwdziałania)
|
|
masę
|
250 kg
|
|
Wielkość
|
850 mm x 850 mm x 1700 mm
|
|
Cechy platformy
|
Lista biała i czarna, wykrywanie w czasie rzeczywistym, śledzenie optyczne, automatyczne środki przeciwdziałania, ręczne środki przeciwdziałania, mapa GIS, przechowywanie danych, zapytanie o zdarzenia.
|
|
Parametry wskaźnika modułu wykrywania widma
|
|
Pasma częstotliwości wykrywania
|
20 MHz-6 GHz
|
|
Promień wykrywania
|
≥ 5 km
|
|
Zidentyfikuj odległość promienia
|
≥ 5 km, rozpoznaje niektóre marki i modele dronów
|
|
Kąt wykrywania
|
360°
|
|
Błąd dokładności pomiaru kątowego (średni kwadrat korzenia)
|
Odległość 5 km lub większa ≤ 1°
|
|
Minimalna wysokość wykrywania
|
< 0 m
|
|
Parametry wskaźnika modułu interferencji
|
|
Pasma częstotliwości zakłóceń
|
5900-6200MHz
|
|
5600-5950 MHz
|
|
5100-5350 MHz
|
|
4850-5100MHz
|
|
2280-2540 MHz
|
|
1750-2000MHz
|
|
1100-1400MHz
|
|
850-1050 MHz
|
|
720-950 MHz
|
|
410-520MHz
|
|
port zasilania
|
50 W
|
|
Odległość interferencji
|
3 km
|
|
Parametry modułu radarowego
|
|
System pracy
|
System fazowego układu (skanowanie azymutalne+skanowanie fazowe wzniesienia)
|
|
pasmo częstotliwości roboczej
|
Xband
|
|
Skuteczna moc wykrywania
|
≥ 5,0KM ((UAV)
|
|
≥ 8,0KM ((Piesi)
|
|
≥ 10,0KM (pojazdy)
|
|
≥ 5,0KM ((brzegi)
|
|
Prędkość wykrywania
|
0.5m/s-83m/s
|
|
Dokładność azimutów
|
≤0,3° (szukaj);≤0,3° (ścieżki)
|
|
Dokładność tonia
|
≤1,0° (szukaj);≤0,5° (ścieżki)
|
|
Wskaźnik danych
|
≤ 5 s/krąg
|
|
Parametry indeksu modułu optoelektronicznego
|
|
Odległość robocza
|
W przypadku widoczności atmosferycznej ≥ 20 km, wilgotności ≤ 50% RH i różnicy temperatury> 6K, odległość wykrywania światła widzialnego ≥ 5000 m, odległość śledzenia ≥ 4000 m, odległość rozpoznawania ≥ 3000 m dla 03m × 0.3m cele statków powietrznych bezzałogowych; odległość wykrywania obrazu termicznego ≥ 1500 m, odległość śledzenia ≥ 1000 m, odległość rozpoznawania ≥ 1000 m
|
|
Infraczerwone obrazowanie termiczne
|
Detektor: nieochłodzona płaszczyzna ogniskowa podczerwieni tlenku wanadu (VOx)
Zakres widmowy: od 8 μm do 14 μm
Rozdzielczość: 640×512
NETD: lepiej niż 30mK
Długość ogniskowa obiektywu: od 31 do 155 mm, 5x ciągły zoom optyczny
Kontrola obiektywu: elektryczny zoom, ręczne/automatyczne skupienie
Ulepszenie obrazu: technologia cyfrowego usprawniania szczegółów obrazu SDE
Pseudo-kolor polarny: czarny termiczny, biały termiczny i wiele opcji pseudo-kolorystycznych dostępnych
Dostosowanie obrazu: jasność, kontrast, korekcja gamma
Format kodowania: H.264/H.265/MJPEG
Wspiera silną funkcję ochrony przed światłem
|
|
Światło widoczne o wysokiej rozdzielczości
|
Czujnik:1/1.8 "powierzchnia celu CMOS o stopniu światła gwiazd, konwersja koloru ICR do czarnego
Rozdzielczość: 2688×1520
Oświetlenie: Kolor: 0,002 Lux; Czarno-białe: 0,0002 Lux
Formaty kodowania: H.264/H.265/MJPEG
Ulepszenie obrazu: obsługuje szeroki zakres dynamiczny, silne tłumienie światła, elektroniczną stabilizację obrazu, redukcję hałasu cyfrowego 3D i automatyczną równowagę bieli
Długość ogniskowa: 12,5 ̊775 mm, obiektyw elektryczny o dużej rozdzielczości
Dehazing: obsługuje zarówno dehazing optyczny, jak i elektroniczny
|
|
Funkcja śledzenia
|
1. Metoda śledzenia: śledzenie sprzętu wbudowanego z frontu
2Tryb śledzenia: ręczne, automatyczne śledzenie, obsługa połączenia radarowego
3. Przejście wideo: cyfrowe śledzenie widocznego światła wysokiej rozdzielczości/cyfrową podczerwienię
4Funkcja śledzenia: Wbudowana w wiele algorytmów śledzenia, obsługujących wykrywanie wielu celów, automatyczne przechwytywanie, automatyczne powiększanie podczas śledzenia, wyświetlanie trajektorii celu w czasie rzeczywistym,przeciw okluzji przejściowej, itp. ręczne i automatyczne śledzenie, wspierające śledzenie połączeń radarowych; wspierające rozpoznawanie celów podczas procesu śledzenia; wspierające identyfikację i śledzenie;Wspieranie adaptacyjnego śledzenia bramy fal powietrznych, a rozmiar skrzynki śledzącej można dostosować do docelowego rozmiaru.
Wyświetlacz śledzący: wyposażony w wyświetlacz śledzącego oka orła, pozycja oka orła może być ustawiona dowolnie, obsługując wyświetlacz z powiększeniem 2, 4 i 8x celu
|
|
Analiza
|
1Wbudowany w 16Tops procesor obliczeniowy
2Metody wdrożenia: wbudowany moduł analizy inteligentnej
3. Wykrywanie nieprawidłowego zachowania: obsługuje rozpoznawanie celów; obsługuje wykrywanie regionalnych intruzów, wykrywanie transgranicznych intruzów, wykrywanie ruchu itp.
Rozpoznanie klasyfikacji: obsługuje rozpoznawanie klasyfikacji celów, takich jak ludzie, samochody, drony, ptaki itp. (wymaga pomocy klienta w dostarczaniu zestawów danych)
|
|
Zwiększenie funkcji
|
1Zarządzanie stanem zdrowia: Wspiera samotestowanie, zapytanie o status i informacje zwrotne o kodzie błędu oraz wspiera zapytania o stan zdrowia sprzętu, takie jak światło widzialne, komponenty obrazowania termicznego,silniki o poziomym odchyleniu, temperatury chipa i czasu pracy
2Odpowiedź danych: posiada funkcje odbioru danych w czasie rzeczywistym/pytania i pozycjonowania dla kąta pola widzenia obiektywu, powiększenia, wartości ZOOM/FOCUS oraz kąta gramofonu,i obsługuje funkcje zapytania/odpowiedzi w czasie rzeczywistym oraz pozycjonowania dla kątów poziomych i kątów odchylenia
Modernizacja i konserwacja: można ją zdalnie ponownie uruchomić, zdalna funkcja modernizacji, wygodna do konserwacji systemu
|
|
Parametry indeksowe modułu serwogramowania
|
|
Obrotowy z jednej osi
|
1. Kąt obrotu gramofonu: ciągłe obrotowe w azymucie N × 360 °
2Maksymalna prędkość azymutu: ≥ 130 °/s
3Minimalna prędkość azimutów: ≤ 0,1 °/s
4Maksymalne przyspieszenie azymutu: ≥ 90 °/s2
5Dokładność orientacji: ≤ 0,1 °
6Minimalny czas reakcji z ustawionym wskazaniem: ≤ 2 s (stabilny od 0 ° do 90 °)
Zakres regulacji uchwytu wysokości: nie mniejszy niż -25° do 10°
|
VI:Właściwości produktu
|
|
|
|
Monitoring i śledzenie w czasie rzeczywistym
|
System przeciwdronowy Hai Dong Qing może monitorować i śledzić ruchy dronów w czasie rzeczywistym.System może szybko zidentyfikować i namierzyć cele dronów., uzyskując ich lokalizację, prędkość i trajektorię lotu w czasie rzeczywistym.
|
|
Ingerencja i oszustwo
|
W trybie zakłócania system może ręcznie lub automatycznie uruchamiać zakłócanie radiowe, zmuszając drony do natychmiastowego lądowania, unikania,lub powrót do bazyW trybie oszukiwania system wykorzystuje technologię GNSS spoofing do kierowania dronami z planowanej trasy lotu, z dala od ograniczonych i podstawowych obszarów.
|
|
Analiza sytuacji i podejmowanie decyzji w dowództwie
|
System przeciwdronowy Hai Dong Qing może analizować sytuację wykrytych zagrożeń z wykorzystaniem dronów i zapewnić użytkownikom wsparcie w podejmowaniu decyzji dowodzących.System szybko ocenia poziom zagrożenia drony przy użyciu danych w czasie rzeczywistym uzyskanych z radaru, czujników optycznych i elektronicznego sprzętu rozpoznawczego, w połączeniu z wstępnie ustawionymi modelami oceny zagrożeń, i oferuje odpowiednie zalecenia dotyczące reagowania użytkownikom.
|
|
Koordynowana reakcja na wielu poziomach
|
System obsługuje trójpoziomowe i dwupoziomowe tryby usuwania połączeń między sieciami obejmujące technologie radarowe, spektrum i elektrooptyczne.wykrywanie widma, i śledzenie elektrooptyczne współpracują w celu zapewnienia kompleksowego monitorowania i śledzenia dronów, automatycznie dostosowując strategie zakłócania lub oszustwa w oparciu o poziom zagrożenia.W trybie podwójnego poziomu połączenia, użytkownicy mogą wybrać kombinacje radaru z widmem, radaru z elektrooptycznym,lub widma z elektrooptycznym opartym na rzeczywistych sytuacjach, aby elastycznie radzić sobie z zagrożeniami związanymi z dronami w różnych scenariuszach.
|
|
ochrona regionalna
|
System przeciwdronowy Hai Dong Qing może skutecznie chronić duże obszary.Jego szeroki zasięg i potężne możliwości monitorowania i zakłócania umożliwiają zapewnienie kompleksowego nadzoru nad strefami alarmowymi i głównymi obszarami, zapewniając bezpieczeństwo regionów krytycznych przed zagrożeniami ze strony dronów.
|
