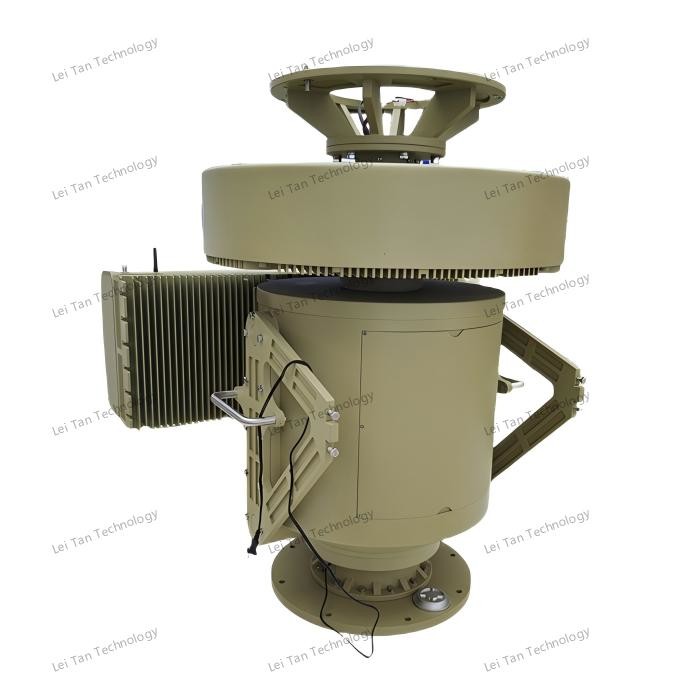

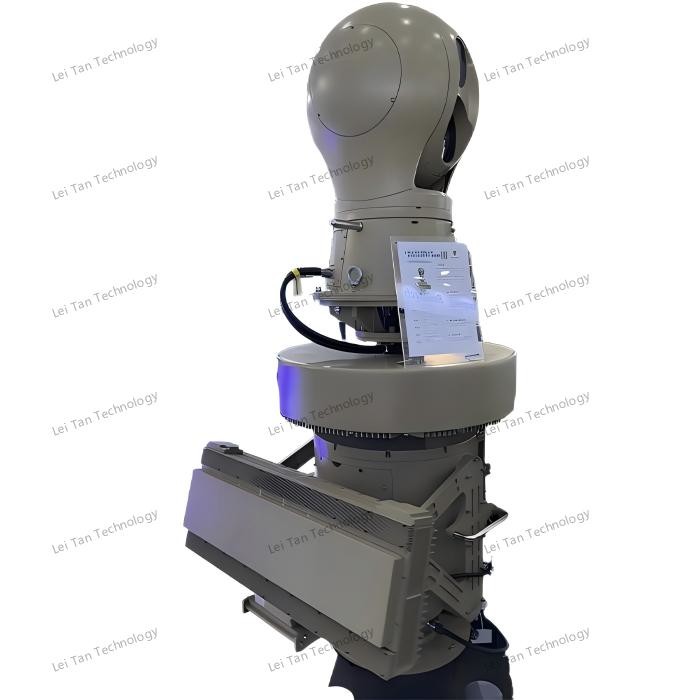

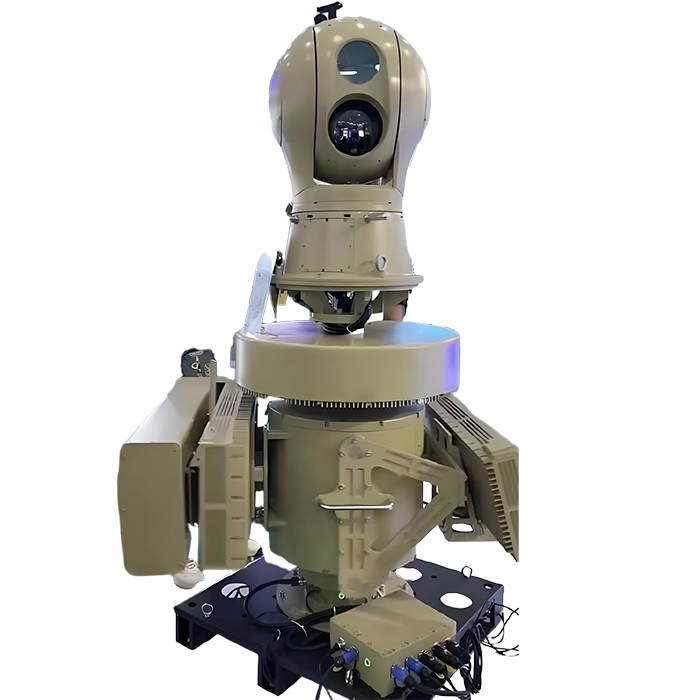

Modułowa konstrukcja z stabilną wydajnością Radarowy system obronny wysokiej zdolności rozpoznawczej
Ⅰ. Opis produktu
Modułowy system obrony radarowej o stabilnej wydajności (High-Recognition Deterrence) jest zaawansowanym, wielofunkcyjnym rozwiązaniem bezpieczeństwa zaprojektowanym dla środowisk wysokiego zagrożenia.Ten system łączy najnowocześniejszą technologię radarową z rozpoznawaniem opartym na sztucznej inteligencji, aby zapewnić nadzór w czasie rzeczywistym., wykrywania zagrożeń i automatycznych mechanizmów odstraszania.
Ⅱ. Cechy produktu
1Modułowy projekt skalowalny
Dostosowany do różnych potrzeb operacyjnych z elementami plug-and-play.Wspiera bezproblemową integrację z istniejącą infrastrukturą bezpieczeństwa.Rozszerzalny zakres wykrywania i funkcjonalność na podstawie wymagań użytkownika.
2Wysoka stabilność Niezawodność
Zaprojektowane do pracy przez 24 godziny na dobę w trudnych warunkach (ekstremalne temperatury, kurz, deszcz itp.).Zasiłek zasilania i mechanizmy zabezpieczające przed awariami zapewniają nieprzerwane działanie.Niskie wymagania konserwacyjne z funkcjami samodzielnej diagnostyki.
3. AI-powered rozpoznawanie odstraszanie
Zaawansowane algorytmy uczenia maszynowego dla wysokiej dokładności klasyfikacji zagrożeń.Śledzenie wielu celów (drony, pojazdy, personel) w czasie rzeczywistym.Automatyczne protokoły odstraszania (alarmy, zakłócanie sygnału lub środki przeciwdziaływania dronów).
4Technologia fuzji wielosensorów
Łączy w sobie czujniki radarowe, elektrooptyczne (EO) i podczerwone (IR) w celu kompleksowego wykrywania.Zmniejsza ślepe plamy i zwiększa świadomość sytuacji.Fuzja danych poprawia dokładność identyfikacji celu.
5. Szybkie wdrażanie przyjazny interfejs użytkownika
Szybka konfiguracja z minimalną kalibracją.Intuicyjne oprogramowanie sterowania z dostosowywalnymi pulpitami.Zdalne monitorowanie i sterowanie za pomocą bezpiecznych sieci.
ⅢFunkcje produktu
1. Wczesne ostrzeganie o wykryciu dalekiego zasięgu
Wykrywa zagrożenia na dużych odległościach (do [X] km, w zależności od konfiguracji).Zapewnia wczesne ostrzeżenie przed nieuprawnionym wtargnięciem lub zbliżeniem się obiektów.
2. Automatyczna klasyfikacja śledzenia celów
Rozpoznanie oparte na sztucznej inteligencji odróżnia drony, pojazdy, ludzi i zwierzęta.Ciągłe śledzenie ruchomych celów z przewidywaniem trajektorii.
3. Powiadomienia o ocenie zagrożeń w czasie rzeczywistym
Natychmiastowe powiadomienia za pośrednictwem alarmów wizualnych/audio lub powiadomień sieciowych.Priorytetuje zagrożenia w oparciu o prędkość, trajektorię i bliskość.
4Aktywne środki odstraszające
Wykorzystuje sygnały zakłócające, aby wyłączyć wrogie drony lub urządzenia komunikacyjne.Można zintegrować z laserem lub kinetycznymi środkami przeciwdziałającymi (opcjonalnie).
5. Rejestracja danych Analiza po misji
Przechowuje dzienniki wykrywania, filmy i dane radarowe do przeglądu.Wspiera odtwarzanie i analizę w celu szkolenia lub poprawy działania.
6. Operacja o centrum sieci
Kompatybilny z systemami dowodzenia i sterowania (C2) dla scentralizowanego zarządzania bezpieczeństwem.Wspiera szyfrowane przesyłanie danych w celu bezpiecznego zdalnego dostępu.
Ⅳ. Parametry produktu
| Wskaźniki funkcjonalne |
| Standardowa konfiguracja |
UAD-XTF-PZGLE05 (radar, spektrum, elektrooptyczne, zakłócanie, oszustwo, sterownik i oprogramowanie do zarządzania) |
| Odległość wykrywania |
≥5KM |
| Pasma częstotliwości wykrywania |
70 MHz do 6000 MHz, Uwaga: Inne pasma częstotliwości mogą być dostosowane |
| Częstotliwość zwodnicza |
GPS/GALILEO/GLONASS/Beidou |
| Oszukująca odległość |
≥1KM |
| Pasma częstotliwości zakłóceń |
5900-6200 MHz/5600-5950 MHz/5100-5350 MHz |
| 4850-5100 MHz/2280-2540 MHz/1750-2000 MHz |
| 1100-1400 MHz/850-1050 MHz/720-950 MHz /410-520 MHz |
| parametry radarowe |
Szczegółowe parametry wymienione są poniżej: Parametry wydajności modułu radarowego |
| parametry optoelektroniczne |
Parametry fotowoltaiczne Szczegółowe parametry wymienione są w poniższej tabeli *4 Parametry wydajności modułu fotowoltaicznego |
| Wskaźniki mechaniczne |
| opór wiatru |
10 silnych wiatrów |
| Temperatura pracy |
-40°C55°C |
| Temperatura przechowywania |
-45°C65°C |
| klasyfikacja ochrony |
IP65 |
| wilgotność operacyjna |
≤95% |
| interfejs danych |
RJ45 |
| port zasilania |
napięcie: 220V
Moc: ≤550W (tryb wykrywania), ≤1950W (tryb przeciwdziałania) |
| masę |
250 kg |
| Wielkość |
850 mm x 850 mm x 1700 mm |
| Cechy platformy |
Lista biała i czarna, wykrywanie w czasie rzeczywistym, śledzenie optyczne, automatyczne środki przeciwdziałania, ręczne środki przeciwdziałania, mapa GIS, przechowywanie danych, zapytanie o zdarzenia. |
| Parametry wskaźnika modułu wykrywania widma |
| Pasma częstotliwości wykrywania |
20 MHz-6 GHz |
| Promień wykrywania |
≥ 5 km |
| Zidentyfikuj odległość promienia |
≥ 5 km, rozpoznaje niektóre marki i modele dronów |
| Kąt wykrywania |
360° |
| Błąd dokładności pomiaru kątowego (średni kwadrat korzenia) |
Odległość 5 km lub większa ≤ 1° |
| Minimalna wysokość wykrywania |
< 0 m |
| Parametry wskaźnika modułu interferencji |
| Pasma częstotliwości zakłóceń |
5900-6200MHz |
| 5600-5950 MHz |
| 5100-5350 MHz |
| 4850-5100MHz |
| 2280-2540 MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050 MHz |
| 720-950 MHz |
| 410-520MHz |
| port zasilania |
50 W |
| Odległość interferencji |
3 km |
| Parametry modułu radarowego |
| System pracy |
System fazowego układu (skanowanie azymutalne+skanowanie fazowe wzniesienia) |
| pasmo częstotliwości roboczej |
Xband |
| Skuteczna moc wykrywania |
≥ 5,0KM ((UAV) |
| ≥ 8,0KM ((Piesi) |
| ≥ 10,0KM (pojazdy) |
| ≥ 5,0KM ((brzegi) |
| Prędkość wykrywania |
0.5m/s-83m/s |
| Dokładność azimutów |
≤0,3° (szukaj);≤0,3° (ścieżki) |
| Dokładność tonia |
≤1,0° (szukaj);≤0,5° (ścieżki) |
| Wskaźnik danych |
≤ 5 s/krąg |
| Parametry indeksu modułu optoelektronicznego |
| Odległość robocza |
W przypadku widoczności atmosferycznej ≥ 20 km, wilgotności ≤ 50% RH i różnicy temperatury> 6K, odległość wykrywania światła widzialnego ≥ 5000 m, odległość śledzenia ≥ 4000 m, odległość rozpoznawania ≥ 3000 m dla 03m × 0.3m cele statków powietrznych bezzałogowych; odległość wykrywania obrazu termicznego ≥ 1500 m, odległość śledzenia ≥ 1000 m, odległość rozpoznawania ≥ 1000 m |
| Infraczerwone obrazowanie termiczne |
Detektor: nieochłodzona płaszczyzna ogniskowa podczerwieni tlenku wanadu (VOx)
Zakres widmowy: od 8 μm do 14 μm
Rozdzielczość: 640×512
NETD: lepiej niż 30mK
Długość ogniskowa obiektywu: od 31 do 155 mm, 5x ciągły zoom optyczny
Kontrola obiektywu: elektryczny zoom, ręczne/automatyczne skupienie
Ulepszenie obrazu: technologia cyfrowego usprawniania szczegółów obrazu SDE
Pseudo-kolor polarny: czarny termiczny, biały termiczny i wiele opcji pseudo-kolorystycznych dostępnych
Dostosowanie obrazu: jasność, kontrast, korekcja gamma
Format kodowania: H.264/H.265/MJPEG
Wspiera silną funkcję ochrony przed światłem |
| Światło widoczne o wysokiej rozdzielczości |
Czujnik:1/1.8 "powierzchnia celu CMOS o stopniu światła gwiazd, konwersja koloru ICR do czarnego
Rozdzielczość: 2688×1520
Oświetlenie: Kolor: 0,002 Lux; Czarno-białe: 0,0002 Lux
Formaty kodowania: H.264/H.265/MJPEG
Ulepszenie obrazu: obsługuje szeroki zakres dynamiczny, silne tłumienie światła, elektroniczną stabilizację obrazu, redukcję hałasu cyfrowego 3D i automatyczną równowagę bieli
Długość ogniskowa: 12,5 ̊775 mm, obiektyw elektryczny o dużej rozdzielczości
Dehazing: obsługuje zarówno dehazing optyczny, jak i elektroniczny |
| Funkcja śledzenia |
1. Metoda śledzenia: śledzenie sprzętu wbudowanego z frontu
2Tryb śledzenia: ręczne, automatyczne śledzenie, obsługa połączenia radarowego
3. Przejście wideo: cyfrowe śledzenie widocznego światła wysokiej rozdzielczości/cyfrową podczerwienię
4Funkcja śledzenia: Wbudowana w wiele algorytmów śledzenia, obsługujących wykrywanie wielu celów, automatyczne przechwytywanie, automatyczne powiększanie podczas śledzenia, wyświetlanie trajektorii celu w czasie rzeczywistym,przeciw okluzji przejściowej, itp. ręczne i automatyczne śledzenie, wspierające śledzenie połączeń radarowych; wspierające rozpoznawanie celów podczas procesu śledzenia; wspierające identyfikację i śledzenie;Wspieranie adaptacyjnego śledzenia bramy fal powietrznych, a rozmiar skrzynki śledzącej można dostosować do docelowego rozmiaru.
Wyświetlacz śledzący: wyposażony w wyświetlacz śledzącego oka orła, pozycja oka orła może być ustawiona dowolnie, obsługując wyświetlacz z powiększeniem 2, 4 i 8x celu |
| Analiza |
1Wbudowany w 16Tops procesor obliczeniowy
2Metody wdrożenia: wbudowany moduł analizy inteligentnej
3. Wykrywanie nieprawidłowego zachowania: obsługuje rozpoznawanie celów; obsługuje wykrywanie regionalnych intruzów, wykrywanie transgranicznych intruzów, wykrywanie ruchu itp.
Rozpoznanie klasyfikacji: obsługuje rozpoznawanie klasyfikacji celów, takich jak ludzie, samochody, drony, ptaki itp. (wymaga pomocy klienta w dostarczaniu zestawów danych) |
| Zwiększenie funkcji |
1Zarządzanie stanem zdrowia: Wspiera samotestowanie, zapytanie o status i informacje zwrotne o kodzie błędu oraz wspiera zapytania o stan zdrowia sprzętu, takie jak światło widzialne, komponenty obrazowania termicznego,silniki o poziomym odchyleniu, temperatury chipa i czasu pracy
2Odpowiedź danych: posiada funkcje odbioru danych w czasie rzeczywistym/pytania i pozycjonowania dla kąta pola widzenia obiektywu, powiększenia, wartości ZOOM/FOCUS oraz kąta gramofonu,i obsługuje funkcje zapytania/odpowiedzi w czasie rzeczywistym oraz pozycjonowania dla kątów poziomych i kątów odchylenia
Modernizacja i konserwacja: można ją zdalnie ponownie uruchomić, zdalna funkcja modernizacji, wygodna do konserwacji systemu |
| Parametry indeksowe modułu serwogramowania |
| Obrotowy z jednej osi |
1. Kąt obrotu gramofonu: ciągłe obrotowe w azymucie N × 360 °
2Maksymalna prędkość azymutu: ≥ 130 °/s
3Minimalna prędkość azimutów: ≤ 0,1 °/s
4Maksymalne przyspieszenie azymutu: ≥ 90 °/s2
5Dokładność orientacji: ≤ 0,1 °
6Minimalny czas reakcji z ustawionym wskazaniem: ≤ 2 s (stabilny od 0 ° do 90 °)
Zakres regulacji uchwytu wysokości: nie mniejszy niż -25° do 10° |
VI:Wyznaczenia produktu
|
Cechy produktu
|
System przeciwdronowy Hai Dong Qing może monitorować i śledzić ruchy dronów w czasie rzeczywistym.System może szybko zidentyfikować i namierzyć cele dronów., uzyskując ich lokalizację, prędkość i trajektorię lotu w czasie rzeczywistym.
|
|
Ingerencja i oszustwo
|
W trybie zakłócania system może ręcznie lub automatycznie uruchamiać zakłócanie radiowe, zmuszając drony do natychmiastowego lądowania, unikania,lub powrót do bazyW trybie oszukiwania system wykorzystuje technologię GNSS spoofing do kierowania dronami z planowanej trasy lotu, z dala od ograniczonych i podstawowych obszarów.
|
|
Analiza sytuacji i podejmowanie decyzji w dowództwie
|
System przeciwdronowy Hai Dong Qing może analizować sytuację wykrytych zagrożeń z wykorzystaniem dronów i zapewnić użytkownikom wsparcie w podejmowaniu decyzji dowodzących.System szybko ocenia poziom zagrożenia drony przy użyciu danych w czasie rzeczywistym uzyskanych z radaru, czujników optycznych i elektronicznego sprzętu rozpoznawczego, w połączeniu z wstępnie ustawionymi modelami oceny zagrożeń, i oferuje odpowiednie zalecenia dotyczące reagowania użytkownikom.
|
|
Koordynowana reakcja na wielu poziomach
|
System obsługuje trójpoziomowe i dwupoziomowe tryby usuwania połączeń między sieciami obejmujące technologie radarowe, spektrum i elektrooptyczne.wykrywanie widma, i śledzenie elektrooptyczne współpracują w celu zapewnienia kompleksowego monitorowania i śledzenia dronów, automatycznie dostosowując strategie zakłócania lub oszustwa w oparciu o poziom zagrożenia.W trybie podwójnego poziomu połączenia, użytkownicy mogą wybrać kombinacje radaru z widmem, radaru z elektrooptycznym,lub widma z elektrooptycznym opartym na rzeczywistych sytuacjach, aby elastycznie radzić sobie z zagrożeniami związanymi z dronami w różnych scenariuszach.
|
|
ochrona regionalna
|
System przeciwdronowy Hai Dong Qing może skutecznie chronić duże obszary.Jego szeroki zasięg i potężne możliwości monitorowania i zakłócania umożliwiają zapewnienie kompleksowego nadzoru nad strefami alarmowymi i głównymi obszarami, zapewniając bezpieczeństwo regionów krytycznych przed zagrożeniami ze strony dronów.
|
