Ⅰ. Przegląd produktu

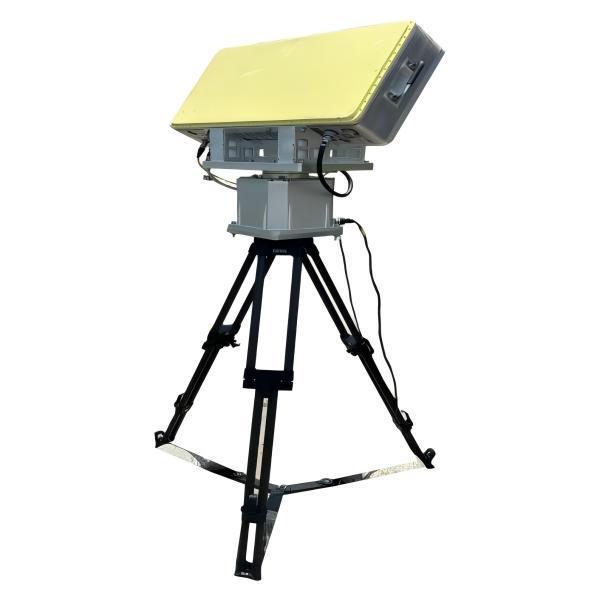

LKXR-XD107 to radar obserwacji niskich wysokości w paśmie X, który łączy jednowymiarowe skanowanie elewacyjne AESA z mechaniczną rotacją azymutu 360°. Wykrywa, lokalizuje i śledzi cele poruszające się po ziemi, nisko latające helikoptery, drony i jednostki nawodne — nawet w środowiskach o dużym zagęszczeniu zakłóceń naziemnych — dostarczając operatorom dane o celach w czasie rzeczywistym.
Ⅱ. Kluczowe atuty
• Daleki zasięg wykrywania „nisko-wolno-małych”: ≥5 km dla dronów 0,01 m², ≥12 km dla celów 1 m²
• Ponad 200 jednoczesnych śledzeń z dużą częstotliwością aktualizacji
• Szeroki zakres elewacji (−10°–40°) z regulowanym pochyleniem dla zróżnicowanego terenu
• Solidne algorytmy antyzakłóceniowe zapewniają niezawodne działanie w obszarach miejskich, przybrzeżnych i górzystych
• Kompaktowy i lekki: cały system ≤52 kg, rozkładany przez dwóch żołnierzy w <15 min
Ⅲ. Specyfikacje
|
Parametr
|
Wartość
|
|
Typ radaru
|
1-D AESA (elewacja) + mechaniczne skanowanie azymutu
|
|
Pasmo częstotliwości
|
Pasmo X
|
|
Zasięg azymutu
|
0–360°
|
|
Zasięg elewacji
|
−10°–40° (skanowanie elektroniczne ±60° konstrukcji)
|
|
Prędkość obrotu anteny
|
12 obr/min / 15 obr/min do wyboru
|
|
Zasięg wykrywania (Pd=0,8
|
Pfa=10⁻⁶)
≥5 km (0,01 m²) / ≥10 km (0,1 m²) / ≥12 km (1 m²)
|
|
Zasięg martwy
|
180 m
|
|
Rozdzielczość / dokładność zasięgu
|
10 m / ≤5 m RMS
|
|
Rozdzielczość / dokładność azymutu
|
3° / ≤0,5° RMS
|
|
Rozdzielczość / dokładność elewacji
|
7° / ≤0,5° RMS
|
|
Dokładność prędkości
|
≤0,4 m/s
|
|
Prędkość radialna celu
|
1–80 m/s
|
|
Maksymalna liczba jednoczesnych śledzeń
|
≥200
|
|
Moc nadawania
|
160 W
|
|
Rozmiar przedniej części
|
700 × 385 × 160 mm
|
|
Waga systemu
|
≤30 kg (przednia część) + ≤22 kg (podstawa)
|
Ⅳ. Cechy produktu
• Hybrydowe skanowanie AESA + mechaniczne zapewnia pełne pokrycie kołowe bez martwych stref
• Pomiar o wysokiej precyzji: zasięg ≤5 m RMS, azymut/elewacja ≤0,5° RMS
• Wbudowany autotest i izolacja usterek do poziomu LRU
• Nadajnik półprzewodnikowy dla wysokiego MTBF i niskich kosztów konserwacji
• Elektronika z certyfikatem IP65 odporna na trudne warunki (−40 °C do +55 °C, 95 % RH)
