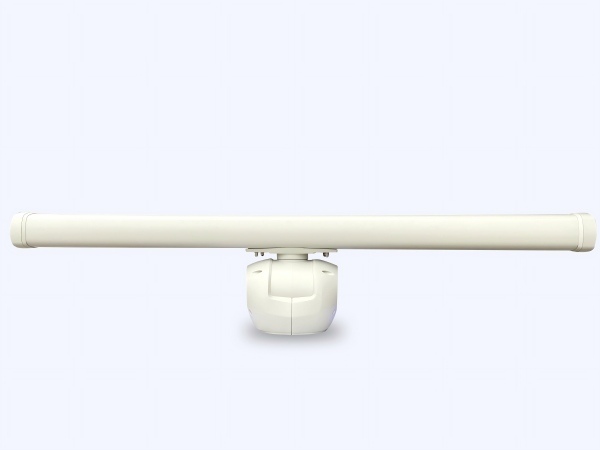

| Nazwa handlowa: | Lei Kan |
| Numer modelu: | LKXW-SR132 |
Ⅰ. Funkcje i zastosowania produktu
Radar jest w stanie wykrywać zarówno poruszające się, jak i stacjonarne cele na morzu. Wykorzystując charakterystyki odbicia fal elektromagnetycznych od celów powierzchniowych i filtrując zakłócenia morskie oraz inne zakłócenia, radar przetwarza odbite sygnały w celu uzyskania dokładnych informacji o odległości, namiarze, prędkości i intensywności odbicia celu, a także śledzenia trajektorii ruchu celu.
Ⅱ. Główne specyfikacje techniczne
|
Pozycja |
Parametr wydajności |
|
Tryb pracy |
Kompresja impulsu w stanie stałym (mechaniczne skanowanie azymutu) |
|
Pasmo częstotliwości roboczej |
Pasmo X |
|
Maksymalny zasięg wykrywania |
≥ 20 km (dla łodzi rybackich lub motorówek) |
|
Minimalny zasięg wykrywania |
≤ 100 m |
|
Zasięg azymutu |
360° |
|
Szerokość wiązki |
Pozioma: 1,2° Pionowa: 25° |
|
Dokładność zasięgu |
≤ 10 m lub 1% zasięgu, w zależności od tego, co jest większe |
|
Dokładność azymutu |
≤ 1° |
|
Częstotliwość aktualizacji danych |
≥ 0,4 Hz |
|
Zużycie energii i moc nadawania |
Zużycie energii: ≤ 200 W Moc nadawania: 25 W ±10% (w dowolnych warunkach nadawania) – maks. cykl pracy 10% |
|
Pojemność celów |
100 celów |
|
Interfejs danych |
RJ45 / 1×100 Mb/s Ethernet (protokół UDP) |
|
Środowisko pracy |
Temperatura pracy: –25°C do +55°C Wilgotność względna: 93% RH przy +40°C Stopień ochrony: IP66 Zawiera ochronę przed deszczem, kurzem, piaskiem, wilgocią, mgłą solną i pleśnią |
|
Wymiary |
Antena: 2100 × 135 mm Obrotnica: 324 × 339 × 262 mm Skrzynka kontrolna: 385 × 230 × 114 mm |
|
Waga |
System (po rozpakowaniu): ≤ 36 kg |
